تفاصيل المنتج:
شروط الدفع والشحن:
|
| طول القطع: | 2600 مم | عرض المحاصيل: | 2600 مم |
|---|---|---|---|
| ارتفاع القطع: | 3 ~ 160 ملم | أقصى ارتفاع مكشوف لشفرة المنشار: | 163 ملم |
| المشي محرك سيرفو: | 1.5 كيلو واط | غرفة عمل من ارتفاع الأرض: | 1120 ملم |
| إبراز: | آلة قطع المنشار الأوتوماتيكية 2600 مم,آلة قطع المنشار الأوتوماتيكية المحوسبة |
||

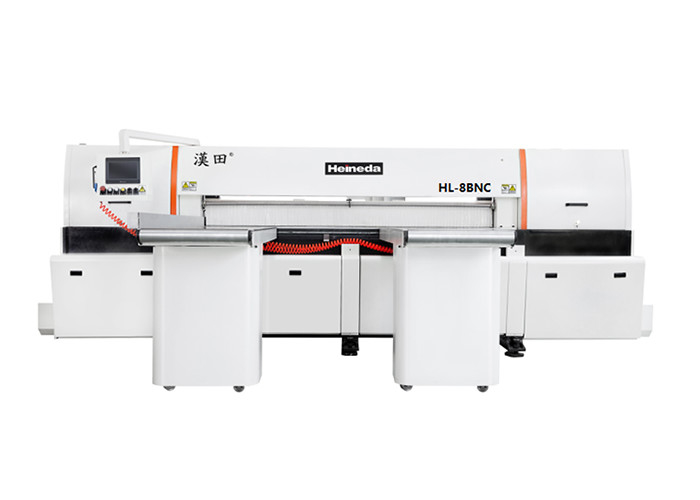

آلة النشر الأوتوماتيكية HL-8BNC للألواح البلاستيكية المركبة
وصف
الموديل: HL-8BNC آلة قطع المنشار الأوتوماتيكية
▲ HL يمثل نموذج آلة قطع المنشار الأوتوماتيكي الكامل لشركة Heineda.
▲ 8 يمثل حجم آلة النشر ، 8 يمكن قطعها بعرض 2600 مم.
▲ BNC يمثل قاطع المنشار هذا للطراز الأوتوماتيكي بالكامل.
يمكن استخدام هذا الجهاز في نشر الألواح النحاسية ، والألواح المركبة ، والألواح البلاستيكية ، إلخ.
المواصفات والمعايير الفنية
| نموذج | HL-8BNC | |
| قدرة النشر | طول القطع | 2600 مم |
| عرض المحاصيل | 2600 مم | |
| ارتفاع القطع | 3 ~ 160 ملم | |
| أقصى ارتفاع مكشوف لشفرة المنشار | 163 ملم | |
| قطاع | المحرك المنشار الرئيسي | 30kw محرك سيرفو |
| قطر المنشار ستراست | Ø540 ملم | |
| قطر عمود المنشار الرئيسي | Ø 38 ملم | |
| سرعة المنشار الرئيسية | 1500 ~ 3000 ص / دقيقة | |
| نشر | المشي محرك سيرفو | 1.5 كيلو واط |
| السرعة المتقدمة | سريع 9 م / دقيقة | |
| السرعة الخلفية | سرعة 17 م / دقيقة | |
| آخر | محرك تغذية أوتوماتيكي | AC 2KW |
| ضغط جوي | ≥5.0 كجم / سم2 | |
| غرفة عمل من ارتفاع الأرض | 1120 ملم | |
| شكل أداة الآلة (الطول × العرض × الارتفاع) | 5240 مم × 6700 مم × 2040 مم | |
| الجهد االكهربى | 380 فولت / 50 هرتز | |
| دقة النشر | دقة النشر (مقارنة بالقيمة المحددة) | ≤ ± 0.3 مم |
| العمودي | ≤ ± 1 درجة | |
| التكرار | ≤ ± 0.2 مم | |
| اعتمادا على موطئ قدم | العمودية المستعرضة (اتجاه المنشار) | ≤ ± 1 درجة |
| العمودية المستعرضة (اتجاه التغذية) | ≤ ± 1 درجة | |
الخصائص الميكانيكية

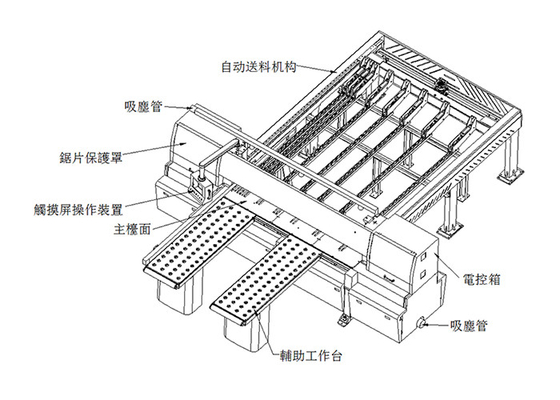

(1) تتكون هذه الآلة من المكونات الرئيسية التالية
أ.معدات الجسم الرئيسي د.شاشة تعمل باللمس |لوحة التحكم ز.المحطة العائمة
ب.نظام العقص الشامل E. نظام التبريد ح.شفرة المنشار
جهاز التغذية الأوتوماتيكي F. طاولة العمل الرئيسية
(2).هيكل المكون الرئيسي وغيرها
أ.الجسم الرئيسي للمعدات
يتكون الجسم الرئيسي للمعدات من إطار رئيسي ، ورأس حبر ، وآلية نقل رأس ، وآلية تثبيت شفرة المنشار ، وما شابه ذلك.
(أستضيف
يعتمد الإطار الرئيسي عملية اللحام ويتم لحامه بعد العودة.
(الثاني) يمكن رفعه
تم تصميم رفع الرأس مع الشرائح المزدوجة المتوازية العلوية والسفلية (الفضة التايوانية) ، من خلال رأس الرفع الثابت للنظام الهيدروليكي ، عند القطع ، يمكن أن يفي نشر المناشير في الشاشة بمتطلبات النشر بسماكات مختلفة أثناء تحقيق المواد مناشير ، هناك أيضًا مورد يزيد من عمر خدمة شفرة المنشار.يستخدم المغزل صندوق عمود مغلق بالكامل ، وثلاثة محامل عالية السرعة (العلامات التجارية المحمل هي SKF / NSK) ، ويقلل من ضربات المغزل.تمت إضافة صندوق العمود إلى زيت التشحيم أثناء التثبيت ، ولا يلزم استخدام زيت التشحيم خلال عام واحد.يتم استخدام ناقل الحركة المغزلي في ناقل الحركة متعدد الأشرطة.
(ثالثا) آلية رأس الآلة
المحرك المؤازر المعتمد بواسطة آلية تحريك الرأس ، محرك رف التروس ، ويجمع بين تصميم سكة الانزلاق المزدوج العلوي والسفلي المتوازي ، مما يقلل بشكل فعال من القصور الذاتي للرأس ، ويعزز الأداء السلس لحركة النشر ، ويقلل بشكل فعال من التحول من روك المحمول لتحقيق أفضل دقة قطع مستقيمة.يستخدم شريط تمرير السكة الحديدية منزلقًا مقاومًا للغبار (علامة تجارية للسكك الحديدية عبر الإنترنت تايوان ، ولديه مصدر زيت مركّز. يمكن ضبط سرعة رأس وشفرة المنشار بدون خطوات ، وفقًا للإنتاج الفعلي من خلال المقبض الموجود على شاشة اللمس ، و يتم تعديل سرعة شفرة المنشار.
(IV) آلية لقط شفرة المنشار
يتم استخدام الشفة المزدوجة جنبًا إلى جنب مع الجوز ، ويتم شد الجوز لإحكام الجوز ، وقفل شفرة المنشار ، وهي مريحة وسريعة.
ب.نظام العقص الشامل
الهيكل الانزلاقي لطائرة الرف المسننة ذات الأسطوانتين ، وشكل الغطاء الكهروإجهادي المتكامل ، من الاندفاع العلوي ، يتم وضع مستوى المواد على الطاولة ، مع ضمان الكهرباء الانضغاطية المتزامنة ، يتم نشر الصفيحة الصغيرة بشكل أكثر دقة.دور العقص الكلي جيد ، ويتم تقليل الضوضاء ، مما يحسن بشكل كبير من سلامة عملية النشر بأكملها.يتم تثبيت ستارة غبار الآلة خارج غطاء المكبس ، مما يقلل بشكل كبير من تسرب الغبار.
جهاز التغذية الأوتوماتيكي
يتم استخدام جهاز تغذية مشبك العمل الأوتوماتيكي ، وتتكون القضبان ذات الجانبين من مشبك العمل من هيكل الشعاع الفولاذي الملحوم.تعمل المؤازرة على تشغيل الترس المزدوج ومحرك الحامل في خط خطي (تايوان) ، وبطريقة ثنائية المحاذاة مع دقة تصل إلى الشبكة المغناطيسية ، تصل إلى 10 أمتار في الدقيقة.إذا تم تصنيع منشار الصفيحة ذات الشفرات ، طالما تم ضبط بيانات النشر في شاشة اللمس ، فليس من الضروري قطع السكين على السكين من خلال المشغل ، ويمكن استخدام كفاءة الإنتاج بشكل مستمر.إطار التغذية آمن ويمكنه تشغيل عمليات المواد التي لا تقل عن 2 طن.حامل الحمولة مصنوع من أسطوانة البولي يوريثين متعددة المجموعات ، وهي ملائمة لحركة المواد.
د.شاشة تعمل باللمس |لوحة التحكم
يعتمد النظام الكهربائي على لوحة تحكم وتصميم شاشة تعمل باللمس ، وسهل التشغيل ، وكفاءة عالية.اضبط كل زر وظيفة على لوحة التحكم لتسهيل تشغيل المشغل.جميع أزرار التحكم بديهية في شاشة اللمس ، ويمكنها إجراء العمليات ذات الصلة من خلال أزرار الوظائف في شاشة اللمس.في الوقت نفسه ، يستخدم HL-8BNC أيضًا تصميم محطة عمل ، واختيار محطة عمل في شاشة اللمس ، طالما تم ضبط نشر ورقة الدُفعة وطول المناشير ، بجانب الورقة ، ثم اضغط على التشغيل على شاشة اللمس.يظل موضع دورة النشر خارج طول الصفيحة ، مما لا يقلل من دورة النشر فحسب ، بل يحسن أيضًا من كفاءة نشر صفائح الدُفعات.
ه.نظام التبريد
يتم استخدامه لدرجة الحرارة العادية وتوفير الطاقة وصديق للبيئة ، حيث ينفخ عبر الفوهة إلى شفرة المنشار ، ويبرد.
F.الجدول الرئيسي:
مساحة العمل الرئيسية مطلية بالكروم ، كما يتم تقليل الاحتكاك بين المادة وسطح العمل في حالة تحسين المتانة.
ز- المحطة العائمة:
1. حجم طاولة العمل العائمة: 1800 مم (طويلة) × 600 مم (عرض) × 2.
2. سطح الطاولة العائمة مُجهز بالعديد من عجلات البولي يوريثين العالمية ، ويمكن للمشغل بسهولة تعزيز المواد على المنضدة ، ومنع الصفيحة من الخدش.معايير حكم الخدش: لا توجد لمسة واضحة.يمكن الإشارة إلى مرجع محدد في يناير 2016 (مادة اللوحة التي تم إنتاجها عن طريق المشتريات ، يتم حفظ هذه اللوحة حاليًا عن طريق الشراء).إذا كان من الممكن خدش الورقة ، فسيتم استبدال الأسطوانات أو معدات التحويل حتى لا يتم التخلص منها.
ح.خردة شفرة المنشار:
خزان غبار شفرة المنشار عبارة عن مطاط كشط.
▲ عبور المخالب:
1. التكوين القياسي لكمية مقطع العمل: 8 مقاطع ميكانيكية.
2. كل انحشار مُجهز بأسطوانة ذات طريقة رافعة ، وعندما يتم سحب جسم العمل ، فإنه من الممكن التأكد من أن مادة العمل تقوم بتثبيت اللوح.عند ما سبق ، يتحرك الفك إلى الطاولة الأمامية ، ويثبِّت الورقة ، ويتحرك للخلف ، ويقلل من العملية.
أولاً: المتطلبات الخاصة للعملاء:
1. يمكنك تثبيت آلية الحد لمنع المشغل من ضبط خطأ في موضع قطع الشفرة.
2. تم تغيير الوضع الخلفي للتجميع ، وليس جزءًا لا يتجزأ.
3. تستخدم عجلة النقل الخارجية مادة البولي يوريثين ، مثل خدش الصفيحة ، وسوف تستمر في استبدال عجلات تغذية المواد الأخرى أو تعديل المعدات حتى لا يتم تفكيك الصفيحة.
4. يحتاج الجهاز إلى ضمان الدقة ، يوصى بتقليل طريقة التحكم في القفز الشعاعي للشفرة والتغيير في جهاز التغذية.فاز المغزل ± 0.01 مم (محوري) ؛سطح نهاية الحافة هو ± 0.03 مم.
5. إن شريط تمرير المغزل يتركز على أنبوب الزيت الذي سيتم وضعه على أنبوب الزيت.
6. خزانة التحكم الكهربائية تتوافق مع IP54 ، يجب أن تكون محطات الصمامات الهوائية ومحطات الصمامات الهيدروليكية مقاومة للغبار.
7. جهاز تجميع الغبار في خزان الغبار يحتاج إلى تحسين لضمان أفضل تأثير لتجميع الغبار.
8. تثبيت خطاف تركيب بندقية الهواء.
9. يمكن تعديل سرعة السفر ، باستخدام رسوم المؤازرة ، وضبط خطوة المستند ، ويتحكم المقبض في سرعة التغذية البالغة 0.9 م / دقيقة.
10. زيادة وظيفة العد PLC.(سجل عدد قواطع المنشار)
عرض المنتج
المعيار الميكانيكي
| رأى المضيف | 1 مجموعة | |
| نظام تغذية أوتوماتيكي | 1 مجموعة | |
| طاولة العمل الأمامية (مع كرة) | 2 مقاعد (مجموعة متحركة) | |
| قطعة منفصلة | دفعة (انظر الاطار) | |
| التثبيت في الموقع | تحتاج إلى توفير معدات الرفع والأدوات المشتركة ، وتركيب إرشادات المورد ، وتحتاج إلى المساعدة | |
| تصحيح الأخطاء في الموقع | إرشادات المورد | |
| التدريب في موقع العمل | يتحمل الموردون مسؤولية تشغيل المعدات ، والمبادئ الكهربائية ، وما إلى ذلك ، التدريب الفني اللازم للصيانة | |
| القبول في الموقع | كلا الطرفين مسؤول | |
| البيانات الفنية (التسليم مع المعدات) | شهادة | نسخة واحدة |
| تعليمات التشغيل | نسخة واحدة | |
| قائمة التعبئة | نسخة واحدة | |
قائمة طرازات العلامة التجارية للمكونات الرئيسية (هنا للإشارة فقط ، محددة وفقًا للتحكم الكهربائي)
| رقم سري | الاسم الكهربائي | النموذج الكهربائي | كمية | أصل | ماركة |
| 1 | قاطع دارة الطاقة | EZD100E3100N | 1 | فرنسا | شنايدر |
| 2 | موصل كهرومغناطيسي | LC1D09M7C AV220V | 3 | فرنسا | شنايدر |
| 3 | موصل كهرومغناطيسي | LC1D18M7C AC220V | 1 | فرنسا | شنايدر |
| 4 | تتابع الحمل الزائد الساخن | LRD07C 1.6 ~ 2.5A | 1 | فرنسا | شنايدر |
| 5 | تتابع الحمل الزائد الساخن | LRD10C 4 ~ 6A | 1 | فرنسا | شنايدر |
| 6 | تتابع متوسط | RXM2CB2BD | 15 | فرنسا | شنايدر |
| 7 | فتيل | فتيل 6A | 3 | الصين | |
| 8 | تحويل التيار الكهربائي | NES-200-24 8.8A | 1 | تايوان | مينغ وي |
| 9 | محول التحكم | NSK-1.0 AC380 / 220 / 3P / 1.0KVA | 1 | الصين | التايلاندية |
| 10 | تحويلة تقريبية | PM12-04N | 7 | اليابان | اومرون |
| 11 | جهاز محدد | YBLX-ME / 8108 | 2 | الصين | التايلاندية |
| 12 | قفل مفتاح الطاقة | XB-BG21C | 1 | فرنسا | شنايدر |
| 13 | مؤشر الطاقة | XB2 BVM1C AC220V | 1 | فرنسا | شنايدر |
| 14 | زر التشغيل بالضوء | XB2 BW33B1C (أخضر) DC24V | 1 | فرنسا | شنايدر |
| 15 | زر أصفر مسطح | XB2-BA51C (1NO) | 1 | فرنسا | شنايدر |
| 16 | زر الطوارئ | XB2BS542C (1NC) | 1 | الصين | |
| 17 | اللمعان الذائب | سزل -803 / 150 | 2 | الصين | |
| 18 | مروحة تبريد | AXIAL FAN AC220 21W | 1 | الصين | |
| 19 | مصباح شرطة متعدد الطبقات | LTA-205TJ3 DC24V | 1 | الصين | |
| 20 | وحدات تحكم قابلة للبرمجة | CP1H-X40DT-D | 1 | اليابان | اومرون |
| 21 | واجهة RS-232C | CP1W-CIF01 | 1 | اليابان | اومرون |
| 22 | شاشة لمسية | TK6100IV5 لون 10 بوصة | 1 | تايوان | وين تونغ |
| 23 | التشفير | E6B2-CWZ6C 2000P / ص | 2 | اليابان | اومرون |
| 24 | مدخل منظم الجهد | مكسيك 0 | 2 | الصين | |
| 25 | صمام الملف اللولبي الهوائي | TG2521-08 DC24V | 6 | تايوان | AirTAC |
| 26 | العاكس المحرك الرئيسي | 37 كيلو واط | 1 | الصين | سميما |
| 27 | تغذية محرك سيرفو | 2.0 كيلو واط | 1 | اليابان | ماتسوشيتا |
| 28 | المحرك الرئيسي | 30 كيلو واط | 1 | الصين | سميما |
| 29 | محرك مشي | 1.5 كيلو واط (تيار متردد) | 1 | اليابان | ماتسوشيتا |
| 30 | اسطوانة كهرضغطية | SC80-265 | 2 | تايوان | AirTAC |
| 31 | اسطوانة الغبار | MF32-75 | 2 | تايوان | AirTAC |
| 32 | اسطوانة عائمة | ACQ63-10 | 16 | تايوان | AirTAC |
| 33 | تحمل المغزل | 6209 | 3 | سويسرا | SKF |
| 34 | اسطوانة اصطياد اليد | سي 63-150 | 8 | تايوان | AirTAC |
| 35 | شريط تمرير التغذية | HGW35 | 2 | تايوان | هيوين |
| 36 | رفع المنزلق | HGL35-CA | 4 | تايوان | هيوين |
| 37 | منزلق المشي | HGL35-HA | 4 | تايوان | هيوين |
قائمة الأجزاء المستهلكة
| العنصر | اسم المنتج | المواصفات / النموذج | أصل | وحدة | الجرعة | سعر الوحدة بالرنمينبي (شامل الضريبة) | توصيل | ملحوظة |
| 1 | متعدد الوتد | PL-1475 | الإنتاج المحلي | 根 | 1 | 300 | 10 أيام | ليس في الضمان |
| 2 | شفرة المنشار | الثقب الداخلي 38 مم ، القطر الخارجي 540 مم ، يمكن تثبيته بسمك 5.00 مم إلى 8.00 مم. | غير متوفر | غير متوفر | غير متوفر | غير متوفر | شراء الطرف | ليس في الضمان |
| 3 | مطاط حوض الماسك | 4400 * 110 * 6.0 | يستورد | 件 | 2 | 1،200.00 | 10 أيام | ليس في الضمان |
| 4 | الضغط على اسطوانة غطاء المحرك | SC80-225 | AirTAC | 件 | 2 | 455 | 20 يوم | ضمان عام |
| 5 | اسطوانة الغبار | MF32-75 | AirTAC | 件 | 2 | 268 | 20 يوم | ضمان عام |
| 6 | اسطوانة مخلب اليد | Si63-125 | AirTAC | 件 | 8 | 326 | 20 يوم | ضمان عام |
| 7 | فتيل | RT18 ~ 32 | الإنتاج المحلي | 只 | 2 | 8 | 10 أيام | |
| 8 | اسطوانة فرعية | ACQ63-10 | AirTAC | 件 | 24 | 180 | 20 يوم | ضمان عام |
| 9 | تحمل المغزل | 6209 | SKF | 只 | 3 | 450 | 10 أيام | ضمان عام |
| 10 | الزيت الهيدروليكي | 46 # زيت هيدروليكي مضاد للطحن | حائط عظيم | إل | 40 | ضمان عام | ||
| 11 | عجلة عالمية من مادة البولي يوريثين (أو استبدل عجلة المواد المتبقية) لألواح شراء أخرى غير متدرجة) | 50 * 30 | الإنتاج المحلي | 只 | 160 | 20 | 10 أيام | لون عجلة البولي يوريثين شفاف (白) ، ضمان لمدة سنة واحدة ، إذا كنت بحاجة إلى استبدال مواد أخرى ، سواء تم التفاوض على ضمان الجودة من قبل الطرفين |
ملاحظات: السعر هو السعر الحالي ، وستتغير المعاملة الفعلية مع تقلبات السوق.
التعليمات
س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.
إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
