| دقة التسطيح: | ≤0.5 مم | رأى سرعة الحزام: | 500 ～ 2000m / min (تنظيم سرعة تحويل التردد) |
|---|---|---|---|
| قدرة النشر: | ارتفاع الحلق: 400 مم ، عمق الحلق: 580 مم | المحرك الهيدروليكي: | 0.75 KW (تايوان) |
| اسم: | آلة قطع منشار الألمنيوم | مميزات: | أداء موثوق وعملية سلسة |
| إبراز: | 2000m / Min CNC المنشار الشريطي العمودي,منشار الشريط العمودي CNC 500m / Min,آلة المنشار الشريطي العمودي 2000m / Min |
||

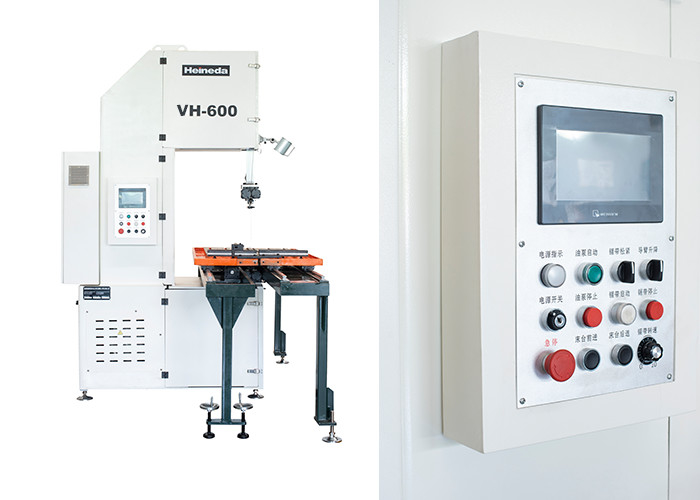

آلة المنشار الشريطي العمودي عالية السرعة VH600 آلة قطع الأردواز
نظرة عامة على المعدات
تُعرف آلة المنشار الشريطية عالية السرعة أيضًا باسم: آلة المنشار الشريطي العمودي ، آلة قطع الألواح الصخرية ، يمكن أن يؤدي استخدام آلة المنشار الشريطي عالي السرعة إلى تحسين كفاءة العمل بشكل كبير.
مواصفات المنتج:
هيكل البكرة ، بصمة صغيرة
يتمركز التحكم التشغيلي على وحدة التحكم في إطار المنشار
تنظيم السرعة غير المتدرجة الميكانيكية للمحرك الرئيسي
يمكن ضبط تغذية التحكم في محرك DC ، 1-120 مم / دقيقة بشكل تعسفي ، وأداء السرعة المنخفضة مستقر
ناقل حركة فعال مع نظام متغير السرعة وأداء موثوق به وتشغيل مستقر
التحكم الكهربائي لذراع التوجيه العلوي ، سهل التشغيل
محدد موقع خط الوسم بالليزر ، والذي يمكنه بسهولة ودقة محاذاة حافة المنشار المعالجة ، ويحتوي أيضًا على جهاز تحجيم ميكانيكي
طاولة الماكينة ووحدة التحكم مجهزة بسلالم متحركة لأعلى ولأسفل ، وهناك حواجز حماية حول الطاولة لحماية سلامة المشغل

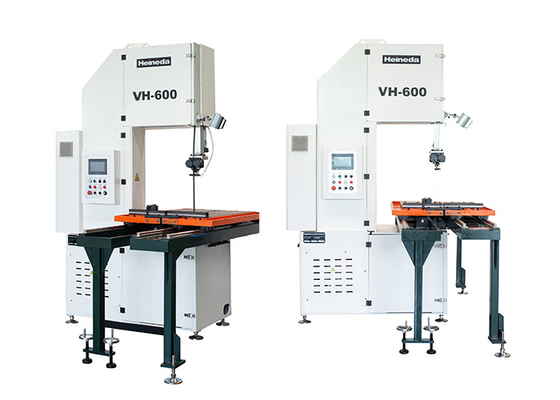

الموديل: المنشار الشريطي العمودي عالي السرعة VH600
▲ VH تعني موديل آلة النشر ذات النطاق العمودي لشركة Heineda.
▲ 600 يمثل قدرة النشر لآلة النشر
أقصى ارتفاع للنشر Φ400mm ؛
أقصى عرض للنشر 600 مم ؛
أقصى عمق حلق النشر هو 580 مم.
إذا تمت إضافة مشبك داخل نطاق طاولة العمل ، فيمكن إجراء القطع المائل.
الاداءات المعدات
المعلمات التقنية الرئيسية
| اسم المشروع | المنشار الشريطي العمودي عالي السرعة VH600 |
| قدرة النشر | ارتفاع الحلق: 400 مم ، عمق الحلق: 580 مم |
| رأى سرعة الحزام | 500 2000m / min (تنظيم سرعة تحويل التردد) |
| مواصفات حزام المنشار | 34 عرض × 1.1 سماكة × 5560 طول (مم) |
| رأى طريقة شد حزام | الشد الأوتوماتيكي الهيدروليكي |
| رأى دليل طريقة الحزام | لقط الأسطوانة قابل للتعديل ، ظهر دعم فولاذي التنغستن |
| مواصفات المنشار البكرة | القطر 630 ، 7075T651 ، بأكسيد صلب |
| رأى مواصفات القوس | Q235 مجموعة اللحام باللوح الفولاذي ، معالجة تخفيف الضغط ، الآلات الدقيقة ، تزن حوالي 2 طن |
|
رأى الفرقة موتور |
11KW تيكو |
| المحرك الهيدروليكي | 0.75 KW (تايوان) |
| طريقة تبريد حزام المنشار | نظام تبريد رذاذ الزيت بضغط الهواء شبه الجاف |
| قدرة الزيت الهيدروليكي | 50 لترًا (محطة هيدروليكية مستقلة) |
| متطلبات الطاقة | 380V X 3 Phase X 50Hz |
| صندوق التوزيع | صندوق توزيع مستقل (IP55) يقع على جانب الجهاز |
| صندوق التشغيل | تصميم وأمام الماكينة يعمل بأزرار ومقابض تحكم في السرعة |
| رأى العمودي |
≤0.5 مم |
| دقة التسطيح |
≤0.5 مم |
تكوين المعدات وخصائصها
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وقاعدة ، وعجلة منشار ، وجزء نقل ، ومجموعة عجلة توجيه حزام المنشار ، وناقل نفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.
وصف الأجزاء الرئيسية للمنشار الشريطي الرأسي VH600
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وعجلة المنشار ، وجزء ناقل الحركة ، ومجموعة عجلات توجيه حزام المنشار ، وناقل النفايات ، والنظام الهيدروليكي ، ونظام التحكم الكهربائي.
جزء عجلة المنشار مصنوع من لوح الألمنيوم الممتد 7075T6 ، بأكسيد صلب.بعد المعالجة ، يتم تصحيحه عن طريق التوازن الديناميكي ، مع الأداء الجيد ، والخصائص الميكانيكية العالية ، ويمكن أن يتحمل السرعة العالية وأحمال الشد العالية.
يتم تشغيل جزء النقل بواسطة محرك تحويل التردد TECO لدفع البكرة النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار بواسطة محول التردد للتحكم في الثورات الناتجة للمحرك ، ويتم عرضها بواسطة العداد الرقمي.
محمل مجموعة عجلة حزام المنشار ومحامل الأجزاء الرئيسية كلها مصنوعة من منتجات NSK.
يتم استخدام مفتاح السفر لاكتشاف ما إذا كان التوتر غير طبيعي ، وسوف تتوقف الماكينة تلقائيًا إذا كان الخلل غير طبيعي.العجلة السلبية تستخدم الفرامل الكهرومغناطيسية.عند حدوث خلل ما ، يعمل الضغط المستقر على قرص الفرامل للتحكم في دوران عجلة المنشار.
يعتمد الجزء الهيدروليكي على محطة ضخ مستقلة ويتم التحكم فيه بواسطة صمام لولبي مركزي.جميع صمامات الملف اللولبي مصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالخراطيم ، يتم توصيلها جميعًا بأنابيب فولاذية لتقليل فقد الضغط بشكل فعال.
إن آلية النقل لماكينة النشر متوازنة ومصححة بدقة لتقليل الاهتزاز والتأكد من أن حزام المنشار ليس من السهل كسره.
يعتمد الجزء التوجيهي لشريط المنشار بكرات تثبيت ، مجموعة واحدة في الأعلى والأخرى ، البكرات مصنوعة من سبائك الصلب ، وهي أرضية دقيقة بعد معالجة نيترة السطح ، بدقة عالية ومقاومة تآكل جيدة.
تم تصميم أسطوانة القيادة لناقل النفايات بعمود صلب لضمان عدم حدوث كسر أثناء الاستخدام العادي ؛يستخدم محمل الأسطوانة محملًا مختومًا على الوجهين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.
خدمة Hantian
بالنسبة للمنتجات التي تنتجها معدات العقد ، ستتعاون Hantian مع العميل لتحديد واختبار جودة المعدات خلال فترة قبول المعدات.
انشاء مستودع قطع الغيار.
مقدمة الخدمة داخل المصنع
خدمة زيارة العودة المجانية العادية
مشروع تسليم مفتاح كامل (معالجة ، إدارة ، صيانة ، تدريب ، إنتاج)
إنشاء نظام صيانة من ثلاثة مستويات.
خدمة ترقية البرامج المجانية.
اقتراح لخطط البناء الأولية.
التعليمات
س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.
إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
