| الوضع: | VH500 | المحرك الهيدروليكي: | 0.75 KW (تايوان) |
|---|---|---|---|
| رأى الفرقة موتور: | 11KW تيكو | رأى طريقة شد حزام: | الشد الأوتوماتيكي الهيدروليكي |
| رأى العمودي: | ≤0.5 مم | طريقة تبريد حزام المنشار: | نظام تبريد رذاذ الزيت بضغط الهواء شبه الجاف |
| إبراز: | المنشار الشريطي العمودي CNC 500 مم,المنشار الشريطي العمودي CNC 11KW,آلة المنشار الشريطي العمودي 11KW |
||

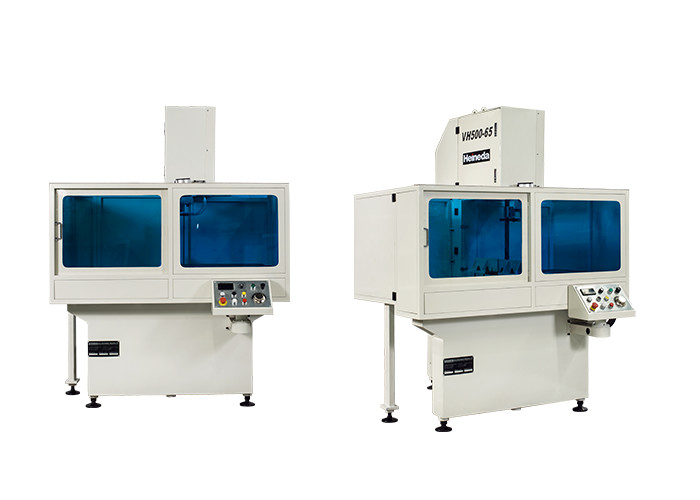

آلة المنشار الشريطي العمودي عالية السرعة VH500 بعرض 500 مم
نظرة عامة على المعدات
الموديل: المنشار الشريطي العمودي عالي السرعة VH500
▲ VH تعني موديل آلة النشر ذات النطاق العمودي لشركة Heineda.
▲ 500 يمثل قدرة النشر لآلة النشر
أقصى ارتفاع للنشر Φ400mm ؛
أقصى عرض للنشر 500 مم ؛
أقصى عمق حلق النشر هو 580 مم.
إذا تمت إضافة مشبك داخل نطاق طاولة العمل ، فيمكن إجراء القطع المائل.
تعتمد Heineda على مركز البحث والتطوير في مدينة Xinbei ، تايوان ، وتقوم بإلقاء نظرة ثاقبة على طلبات السوق والتقنيات المتقدمة في أي وقت وتقوم بتحسين مستمر في عملية الإنتاج وتقنيات التطبيق ؛يتبنى مفهوم المؤسسة المتمثل في "الابتكار المستدام والعمل الدائم" والهدف من إرضاء العميل بنسبة 100٪ ويعزز تطوير الصناعة التحويلية في الصين.
ست مزايا لضمان استقرار المنتج
1. تصميم المنتج
2. فريق البحث والتطوير
3. التصنيع
4. اختبار الأداء
5. مصنع التفتيش الذاتي
6. خدمة ما بعد البيع
المعلمات التقنية الرئيسية
| اسم المشروع | المنشار الشريطي العمودي عالي السرعة VH500 |
| قدرة النشر | ارتفاع الحلق: 400 مم ، عمق الحلق: 580 مم |
| رأى سرعة الحزام | 500 2000m / min (تنظيم سرعة تحويل التردد) |
| مواصفات حزام المنشار | 34 عرض × 1.1 سماكة × 5560 طول (مم) |
| رأى طريقة شد حزام | الشد الأوتوماتيكي الهيدروليكي |
| رأى دليل طريقة الحزام | لقط الأسطوانة قابل للتعديل ، ظهر دعم فولاذي التنغستن |
| مواصفات المنشار البكرة | القطر 630 ، 7075T651 ، بأكسيد صلب |
| رأى مواصفات القوس | Q235 مجموعة اللحام باللوح الفولاذي ، معالجة تخفيف الضغط ، الآلات الدقيقة ، تزن حوالي 2 طن |
|
رأى الفرقة موتور |
11KW تيكو |
| المحرك الهيدروليكي | 0.75 KW (تايوان) |
| طريقة تبريد حزام المنشار | نظام تبريد رذاذ الزيت بضغط الهواء شبه الجاف |
| قدرة الزيت الهيدروليكي | 50 لترًا (محطة هيدروليكية مستقلة) |
| متطلبات الطاقة | 380V X 3 Phase X 50Hz |
| صندوق التوزيع | صندوق توزيع مستقل (IP55) يقع على جانب الجهاز |
| صندوق التشغيل | تصميم وأمام الماكينة يعمل بأزرار ومقابض تحكم في السرعة |
| رأى العمودي |
≤0.5 مم |
| دقة التسطيح |
≤0.5 مم |
تكوين المعدات وخصائصها
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وقاعدة ، وعجلة منشار ، وجزء نقل ، ومجموعة عجلة توجيه حزام المنشار ، وناقل نفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.
وصف الأجزاء الرئيسية للمنشار الشريطي الرأسي VH500
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وعجلة المنشار ، وجزء ناقل الحركة ، ومجموعة عجلات توجيه حزام المنشار ، وناقل النفايات ، والنظام الهيدروليكي ، ونظام التحكم الكهربائي.
جزء عجلة المنشار مصنوع من لوح الألمنيوم الممتد 7075T6 ، بأكسيد صلب.بعد المعالجة ، يتم تصحيحه عن طريق التوازن الديناميكي ، مع الأداء الجيد ، والخصائص الميكانيكية العالية ، ويمكن أن يتحمل السرعة العالية وأحمال الشد العالية.
يتم تشغيل جزء النقل بواسطة محرك تحويل التردد TECO لدفع البكرة النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار بواسطة محول التردد للتحكم في الثورات الناتجة للمحرك ، ويتم عرضها بواسطة العداد الرقمي.
محمل مجموعة عجلة حزام المنشار ومحامل الأجزاء الرئيسية كلها مصنوعة من منتجات NSK.
يتم استخدام مفتاح السفر لاكتشاف ما إذا كان التوتر غير طبيعي ، وسوف تتوقف الماكينة تلقائيًا إذا كان الخلل غير طبيعي.العجلة السلبية تستخدم الفرامل الكهرومغناطيسية.عند حدوث خلل ما ، يعمل الضغط المستقر على قرص الفرامل للتحكم في دوران عجلة المنشار.
يعتمد الجزء الهيدروليكي على محطة ضخ مستقلة ويتم التحكم فيه بواسطة صمام لولبي مركزي.جميع صمامات الملف اللولبي مصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالخراطيم ، يتم توصيلها جميعًا بأنابيب فولاذية لتقليل فقد الضغط بشكل فعال.
إن آلية النقل لماكينة النشر متوازنة ومصححة بدقة لتقليل الاهتزاز والتأكد من أن حزام المنشار ليس من السهل كسره.
يعتمد الجزء التوجيهي لشريط المنشار بكرات تثبيت ، مجموعة واحدة في الأعلى والأخرى ، البكرات مصنوعة من سبائك الصلب ، وهي أرضية دقيقة بعد معالجة نيترة السطح ، بدقة عالية ومقاومة تآكل جيدة.
تم تصميم أسطوانة القيادة لناقل النفايات بعمود صلب لضمان عدم حدوث كسر أثناء الاستخدام العادي ؛يستخدم محمل الأسطوانة محملًا مختومًا على الوجهين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.
