تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | HL-12BNC | عرض المحاصيل: | 3800 مم |
|---|---|---|---|
| المشي محرك العاكس: | 1.5 كيلو واط | محرك تغذية أوتوماتيكي: | AC 3kw |
| الجهد االكهربى: | 380 فولت / 50 هرتز | قطر المنشار ستراست: | Ø460 ملم |
| سرعة المنشار الرئيسية: | 4000 ص / دقيقة | السرعة المتقدمة: | سريع 9 م / دقيقة |
| إبراز: | آلة قطع المنشار CNC 3800 مم,آلة قطع المنشار CNC HL-12BNC,آلة قطع ألواح الألومنيوم 3800 مم |
||
آلة نشر ألواح الألمنيوم للكمبيوتر HL-12BNC ، طول القطع 3800 مم
وصف
الجهاز عبارة عن آلة قطع أوتوماتيكية بالكامل يمكن قصها بأي طول.
الموديل: HL-12BNC آلة منشار ألواح الألومنيوم للكمبيوتر
▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم في Heineda.
▲ 12 يمثل حجم آلة نشر ألواح الألمنيوم ، 12 يمكن قطعها 3800 مم.
▲ BNC تمثل آلة منشار ألواح الألمنيوم هذه لطراز أوتوماتيكي بالكامل.
مزايا المنتج
1. درجة عالية من الأتمتة ، تحتاج فقط إلى إدخال حجم النشر في النظام لإكمال عملية النشر.
2. دقة النشر عالية ، ويمكن أن يصل الطول والحجم إلى ± 0.1mm.
3. سطح النشر كبير ، ويمكنه قطع عرض 400mm وارتفاع 150mm.
4. النشر ، يمكن لعامل واحد تشغيل أكثر من مجموعتين من المعدات ، ويمكنه قطع 24 ساعة دون انقطاع.
5. مزودة بمكنسة كهربائية مع دخان أقل ورقائق ألومنيوم نظيفة.
المواصفات والمعايير الفنية
| نموذج | HL-12BNC | |
| طول القطع | 3800 مم | |
| قدرة النشر | عرض المحاصيل | 3800 مم |
| أقصى ارتفاع للقطع | 120 ملم | |
| أقصى ارتفاع مكشوف لشفرة المنشار | 125 ملم | |
| المحرك المنشار الرئيسي | 15 كيلو واط | |
| قطاع | قطر المنشار ستراست | Ø460 ملم |
| قطر عمود المنشار الرئيسي | Ø 38 ملم | |
| سرعة المنشار الرئيسية | 4000 ص / دقيقة | |
| نشر | المشي محرك العاكس | 1.5 كيلو واط |
| السرعة المتقدمة | سريع 9 م / دقيقة | |
| السرعة الخلفية | سرعة 17 م / دقيقة | |
| محرك تغذية أوتوماتيكي | AC 3KW | |
| ضغط جوي | ≥5.0 كجم / سم2 | |
| غرفة عمل من ارتفاع الأرض | 1130 ملم | |
| شكل أداة الآلة (الطول × العرض × الارتفاع) | 7100 × 7700 × 1980 | |
| الجهد االكهربى | 380 فولت / 50 هرتز | |
الخصائص الميكانيكية
▲ شاشة تشغيل تعمل باللمس:
1. لمس شاشة تشغيل 10 بوصة.
2. بدلاً من ذلك ، يمكن تعيين مجموعات متعددة من طاولات العمل ، وهو أمر مناسب للتسليم.
3. دليل وظيفة الإدخال.
4. وظيفة الكشف الذاتي للخطأ.
مقعد مشبك العمل:
1. يتكون قضيب السرير ذو الجانبين لمشبك العمل من شعاع فولاذي لحام ، ويتم طلاء الترس ومحرك الطوافة مع ترس ومحرك صف الأسنان أثناء طلاء قضيب صلب من الكروم والجانب الآخر ، والمغناطيسي تصل المسطرة إلى درجة دقيقة في النسبة المزدوجة.مع تقليل دقة المحرك المؤازر اليومي و 2 كيلو وات وتحديد موضع القيادة السريع ، تصل السرعة القصوى إلى 6 أمتار في الدقيقة.
▲ هيكل شعاع الضغط:
1. اعتماد هيكل شعاع الضغط المتكامل ، وشريط التروس ومطابقة الأسطوانة ، وقيادة الحزمة المتدحرجة بشكل موحد ، ويتم توزيع الضغط بشكل موحد على جانبي خط مركز القطع ، ويتم تثبيت الشريط في الجزء السفلي من حزمة الضغط لتجنب اضغط ، اضغط على سطح العمل التالف ، مما يضمن جودة القطع الدقيقة.
▲ المنشار:
1. استخدم قضبان الانزلاق الخطية العلوية والسفلية ، مما يقلل بشكل فعال من تشابك حركة النشر ، ويعزز نعومة الحركة الضخمة ، ويقلل بشكل فعال اهتزاز التحول للحركة لتحقيق أفضل دقة لخط القطع.
2. محرك المنشار الرئيسي 20HP (15 kW) ، السكوتر العملاق يستخدم محرك تردد متغير 2HP (1.5 kW) مع مخفض السرعة ومحرك صف الأسنان والعتاد الدقيق ، المنشار الرئيسي مع أسطوانة الزيت ، وبالتالي فإن المنشار أقوى ، تجنب محرك السلسلة التقليدي تم إنشاء منشار الشاحنة والضغط وما إلى ذلك.
3. نشر القطع يمكن أن يبدأ تحديد المواقع في الاقتصاص من إعدادات تحرير عرض البرنامج.
4. يتم وضع وصلة خزان مربعة تحت المنشار ، وهناك وجهان من الفيلم يغطيان بعضهما البعض ، ويمتدان إلى نهاية القطع ، لضمان وصول خزان الغبار إلى أعلى تأثير جماعي للغبار.
5. تقطع شوط النشر إلى 6 أمتار في الدقيقة ، ويصل الجزء الخلفي إلى 7 أمتار في الدقيقة ، ولا يتم تعديل ارتفاع العمل بواسطة مقبض اللوحة ، ويمكن تغيير سرعة القطع في وقت القطع.يمكن للمستخدمين تعديل متطلبات التفضيل الخاصة بهم بشكل مختلف عن طبيعتهم الخاصة.

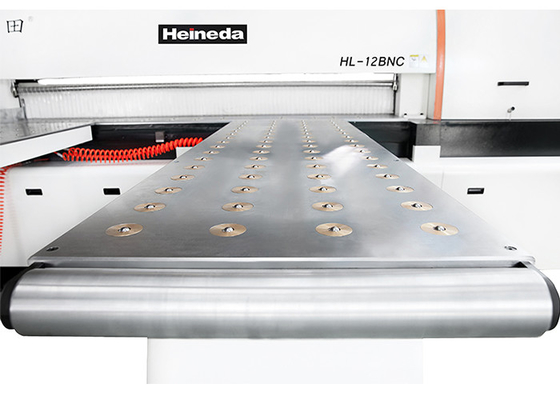

▲ الجدول الرئيسي:
ورقة العمل الرئيسية هي أيضًا جدول عائم.يتم وضع أسطوانة الهواء النحاسية على لوح طلاء الكروم الغروي.عندما يتم تعزيز المتانة ، يتم أيضًا تحسين كفاءة عمل العمال.

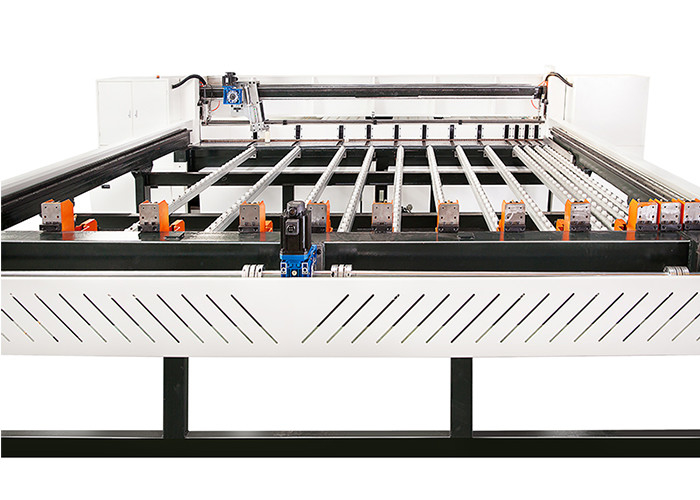

▲ عبور المخالب:
1. عدد مقاطع العمل ذات التكوين القياسي: 12 مشبك دعم.
2. كل انحشار مُجهز بأسطوانة ذات طريقة رافعة ، وعندما يتم سحب جسم العمل ، فإنه من الممكن التأكد من أن مادة العمل تقوم بتثبيت اللوح.
▲ الغبار
تستخدم القطع المقطعية المقاومة للغبار صفائح بلاستيكية شفافة يمكنها أن تمنع بشكل فعال تفريغ الغبار ويمكن أن تحقق حماية السلامة.
▲ تكوين صندوق التحكم الإلكتروني:
1. يتم شراء جميع الأجزاء الإلكترونية في تايوان.
2. محرك سيرفو ومحرك سيرفو هما باناسونيك يابانية.
3. العاكس هو Waritatten الإنجليزية التايوانية.
4. لا تحتاج الأجزاء الإلكترونية إلى نظام تبريد على الإطلاق ، بالنسبة للأجزاء الإلكترونية الشائعة ، يمكن شراء بديل في السوق دون القلق بشأن غزو الغبار ، طالما يتم تنظيفها بانتظام.
▲ مصدر الطاقة:
1. إن مزود الطاقة هو مزود بثلاث مراحل للصناعة ، بجهد 380V / 50Hz.
▲ مزود ضغط الهواء:
1.استخدم ضغط الهواء حتى 5 ~ 6 كجم / سم
▲ متربة:
1. يوفر المورد نظام ترادفي للكاشطة ويتم تثبيته في نفس الوقت مع آلة النشر لضمان الرقائق.
2. ▲ المعدات القياسية:
1. شفرة المنشار سولدن: شفرة المنشار كربيد (لوحة الألومنيوم خاصة).
2. مشبك العمل: 12.
3. اللقيم العائم: 1520 مم × 500 مم × 3.
4. يحتوي Toolbox على مجموعة الأدوات 1.
5. يتم ترتيب محرك المنشار الرئيسي في الآلة.
قطع الغيار
| رقم سري | اسم | تخصيص | عدد القطع | ملحوظة |
| 1 | وجع مسدس (داخل) | 1 مجموعة | ||
| 2 | مفك براغي (كلمة + صليب) | 1 مجموعة | ||
| 3 | وجع مفتوح | 17-19 19-22 | 2 | |
| 4 | مفتاح براغي قابل للتعديل | 250 ملم | 1 | |
| 5 | المسمار الأرضي والوسادة | 1 مجموعة | ||
| 6 | فتيل | 10 | ||
| 7 | زبدة | 1 | ||
| 8 | شريط القياس | 5 م | 1 | |
| 9 | مسدس الزبدة | 100 سم مكعب | 1 | |
| 10 | دليل المستخدم | 1 | ||
| 11 | شفرة المنشار | 460 * 38 * 4.0 * 60 ت | 1 |
احتلال الأرض
HL-12BNC قائمة الخسارة الجزئية السهلة الميكانيكية والمواد الاستهلاكية
| رقم سري | اسم المنتج | المواصفات / النموذج | أصل | وحدة | كمية | ملحوظة | |||||
| 1 | متعدد الوتد | PL1574 | الإنتاج المحلي | 根 | 1 | ||||||
| 2 | بنار | IA-19 (كرة فولاذية مقاومة للصدأ) | الإنتاج المحلي | 个 | 192 | ||||||
| 3 | شفرة المنشار | Ø460 * Ø38.0 * 4.0 ، 60 سنًا | الإنتاج المحلي | 片 | 1 | ||||||
| 4 | اسطوانة الهروب | Du63 * 50 | يستورد | 只 | 12 | ||||||
| 5 | برميل مقاوم للأتربة | SDA32 * 75 | يستورد | 只 | 2 | ||||||
| 6 | الضغط على اسطوانة غطاء المحرك | Du80 * 150 | يستورد | 只 | 2 | ||||||
| 7 | الاسطوانة العائمة المساعدة | Jg63 * 10 | يستورد | 只 | 24 | ||||||
| 8 | تحمل المغزل | 6209zz | يستورد | 只 | 3 | ||||||
| 9 | تغذية محامل عجلة المشي | 62/22 | يستورد | 只 | 3 | ||||||
| 10 | جانب تغذية عجلة تحمل التوجيه | 6002 | يستورد | 只 | 3 | ||||||
| 11 | الزيت الهيدروليكي | 46 # زيت هيدروليكي مضاد للطحن | الإنتاج المحلي | إل | 40 | ||||||
| 12 | المبرد | زيت تشحيم دقيق | يستورد | جالون | 1 | ||||||
HL-12BNC يتم التحكم به إلكترونيًا في جزء من قائمة الخسارة السهلة والمواد الاستهلاكية
| رقم سري | اسم | وحدة | كمية | نموذج | ماركة | ||||||||
| 1 | العاكس | أجهزة الكمبيوتر | 1 | CHF100A 18.5 كيلو واط | InVt | ||||||||
| 2 | كاشف الحركة | أجهزة الكمبيوتر | 1 | CD33-250N (ف) -422 | اوبتكس | ||||||||
| 3 | محول التحكم | أجهزة الكمبيوتر | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | chint | ||||||||
| 4 | تحويل التيار الكهربائي | أجهزة الكمبيوتر | 1 | S-200-24 8.3A | مينغ وي | ||||||||
| 5 | تحويل التيار الكهربائي | أجهزة الكمبيوتر | 1 | NES-15-5 3A | مينغ وي | ||||||||
| 6 | فتيل | أجهزة الكمبيوتر | 1 | فتيل 6A | صندوق الفيوزات | ||||||||
| 7 | مقبس ترحيل متوسط | أجهزة الكمبيوتر | 15 | RXZE1M2C | شنايدر | ||||||||
| 8 | تتابع وسيط | أجهزة الكمبيوتر | 15 | RXM2CB2BD | شنايدر | ||||||||
| 9 | تتابع الحمل الزائد الساخن | أجهزة الكمبيوتر | 1 | LRD07C 1.6 ~ 2.5A | شنايدر | ||||||||
| 10 | تتابع الحمل الزائد الساخن | أجهزة الكمبيوتر | 1 | LRD12C 5.5 ~ 8A | شنايدر | ||||||||
| 11 | موصل كهرومغناطيسي | أجهزة الكمبيوتر | 1 | LC1D40M7C AC220V | شنايدر | ||||||||
| 12 | موصل كهرومغناطيسي | أجهزة الكمبيوتر | 1 | LC1D18M7C AC220V | شنايدر | ||||||||
| 13 | موصل كهرومغناطيسي | أجهزة الكمبيوتر | 2 | LC1D09M7C AV220V | شنايدر | ||||||||
| 14 | قاطع دارة الطاقة | أجهزة الكمبيوتر | 1 | EZD100E3100N | شنايدر | ||||||||
| 15 | تحويلة تقريبية | أجهزة الكمبيوتر | 12 | PM12-04N | فوتك | ||||||||
| 16 | قفل مفتاح الطاقة | أجهزة الكمبيوتر | 1 | XB-BG21C | شنايدر | ||||||||
| 17 | مؤشر الطاقة | أجهزة الكمبيوتر | 1 | XB2 BVM1C AC220V | شنايدر | ||||||||
| 18 | زر التشغيل بالضوء | أجهزة الكمبيوتر | 1 | XB2 BW33B1C (أخضر) DC24V | شنايدر | ||||||||
| 19 | زر أصفر مسطح | أجهزة الكمبيوتر | 1 | XB2-BA51C (1NO) | شنايدر | ||||||||
| 20 | زر الطوارئ | أجهزة الكمبيوتر | 2 | XB2BS542C (1NC) | شنايدر | ||||||||
| 21 | رأى مقياس الجهد سرعة الصنبور | أجهزة الكمبيوتر | 1 | مكسيك 0 | B0urns | ||||||||
| 22 | اللمعان الذائب | أجهزة الكمبيوتر | 2 | سزل -803 / 150 | محوري | ||||||||
الصناعات المطبقة:
ينطبق على صناعة المعالجة العميقة لمحات الألومنيوم: نشر رمز الزاوية لقوس الإطار الشمسي ، ونشر رمز الزاوية للأبواب والنوافذ المصنوعة من الألومنيوم ، ونشر المبرد ، ونشر أجزاء الألومنيوم الصناعية المختلفة.
مناسبة بشكل رئيسي لقطع المواد
معالجة العديد من قطاعات الألومنيوم وأنابيب الألومنيوم وقضبان الألومنيوم ورموز ركن الأبواب والنوافذ ورموز الزوايا الكهروضوئية ومصبوبات الألمنيوم وأجزاء النحاس والبلاستيك وغيرها من المواد
التعليمات
س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.
إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
