تفاصيل المنتج:
شروط الدفع والشحن:
|
| أقصى ارتفاع مكشوف لشفرة المنشار: | 180 ملم | محرك سيرفو: | 0.75 كيلو واط |
|---|---|---|---|
| ارتفاع طاولة العمل: | 1130 ملم | هيرتز: | 50 هرتز |
| سرعة المغزل: | الحد الأقصى: 3950 دورة في الدقيقة | قطر عمود المنشار الرئيسي: | Ø 38 ملم |
| إبراز: | منشار صفيحة الألمنيوم بالتحكم PLC,منشار لوحة التحكم PLC,منشار ألواح الألمنيوم عالي الكفاءة |
||

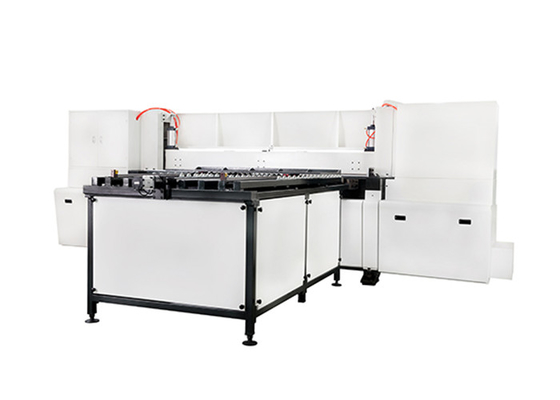

HL - 8B آلة منشار ألواح الألومنيوم شبه الأوتوماتيكية للألواح البلاستيكية
وصف
الموديل: HL-8B آلة قطع منشار الألمنيوم نصف الأوتوماتيكية
▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم شبه الأوتوماتيكية لشركة Heineda.
▲ 8 يمثل حجم آلة منشار ألواح الألمنيوم ، ويمكن نشر 8b 2600 مم.
يمكن استخدام هذا الجهاز في نشر ألواح الألمنيوم ، والألواح النحاسية ، والألواح المركبة ، والألواح البلاستيكية.
المواصفات والمعايير الفنية
| نموذج | HL-8B | |
| فعالية | عرض المحاصيل | 2600 مم |
| أقصى ارتفاع للقطع | 120 ملم | |
| أقصى ارتفاع مكشوف لشفرة المنشار | 180 ملم | |
| المحرك المنشار الرئيسي | 15 كيلو واط | |
| قطاع | قطر الشريط | Ø460 ملم |
| قطر عمود المنشار الرئيسي | Ø 38 ملم | |
| سرعة المغزل | الحد الأقصى: 3950 دورة في الدقيقة | |
| نشر | المشي محرك العاكس | 1.5 كيلو واط |
| مقياس تلقائي (اختياري) | محرك سيرفو | 0.75 كيلو واط |
| طول ثابت | 1500 ملم | |
| ضغط جوي | ≥5.0 كجم / سم2 | |
| ارتفاع طاولة العمل | 1130 ملم | |
| شكل أداة الآلة (الطول × العرض × الارتفاع) | 5300 مم × 5890 مم × 1970 مم | |
| الجهد االكهربى | 380 فولت | |
| هيرتز | 50 هرتز | |
| الجهاز الرئيسي | وزن الآلة | حوالي 7000 كجم |
لا يتم إخطار المواصفات المذكورة أعلاه إذا كان هناك أي تغيير
الوحدة الرئيسية واسم الجهاز
اسم الوحدة الرئيسية لآلة منشار ألواح الألمنيوم نصف الأوتوماتيكية HL-8B.
الخصائص الميكانيكية
(1) تتكون هذه الآلة من المكونات الرئيسية التالية
أ.معدات الجسم الرئيسي د.شاشة تعمل باللمس |لوحة التحكم
ب.نظام العقص الشامل E. نظام التبريد
جهاز التثبيت الأوتوماتيكي F. طاولة العمل الرئيسية
ز- المحطة العائمة
(2).هيكل المكون الرئيسي وغيرها
أ.الجسم الرئيسي للمعدات
يتكون الجسم الرئيسي للمعدة من أربعة أجزاء: الإطار الرئيسي ، وآلية الرفع ، وآلية تحريك الرأس ، وآلية تثبيت شفرة المنشار.
(أستضيف
يعتمد الإطار الرئيسي عملية اللحام ويتم لحامه بعد العودة.
(الثاني) يمكن رفعه
تم تصميم رافعة الرأس مع الحزمة المتوازية العلوية والسفلية ، ويتم قطع رأس الرفع الثابت للنظام الهيدروليكي.عندما يتم قطع المنشار ، يمكن استخدام احتياجات النشر للشاشة ذات السماكات المختلفة لتلبية احتياجات النشر ذات السماكات المختلفة.أثناء تنفيذ منشار المواد ، يوجد أيضًا مورد ، مما يزيد من عمر خدمة شفرة المنشار.
(ثالثا) آلية رأس الآلة
محرك تقليل الانثناء المرن مدفوع بآلية نقل الرأس ، ومحرك رف التروس ، ويجمع بين قضبان الانزلاق المزدوجة العلوية والسفلية ، مما يقلل بشكل فعال من القصور الذاتي للرأس ، ويعزز الأداء السلس للمقعد العملاق ، ويقلل بشكل فعال من اللقطة الوصول إلى أفضل دقة قص مستقيم.يمكن أن تصل السرعة القصوى للرحلة إلى 15 مترًا في الدقيقة ، ويمكن أن يصل التراجع إلى 18 مترًا / دقيقة.
(IV) آلية لقط شفرة المنشار
يتم استخدام الشفة المزدوجة جنبًا إلى جنب مع الجوز ، ويتم شد الجوز لإحكام الجوز ، وقفل شفرة المنشار ، وهي مريحة وسريعة.
ب.نظام العقص الشامل
مع ضغط الدراجة ، شكل غطاء الضغط المتكامل ، يتم وضع ضغط الهواء على السطح العلوي للمكبس ، ويتم وضع مادة صفائح الألمنيوم على سطح العمل ، مما يضمن ضغطًا متزامنًا.
بينما تكون الصفيحة الصغيرة أكثر دقة أثناء نشر الصفيحة الصغيرة.دور العقص الكلي جيد ، ويتم تقليل الضوضاء ، مما يحسن بشكل كبير من سلامة عملية النشر بأكملها.

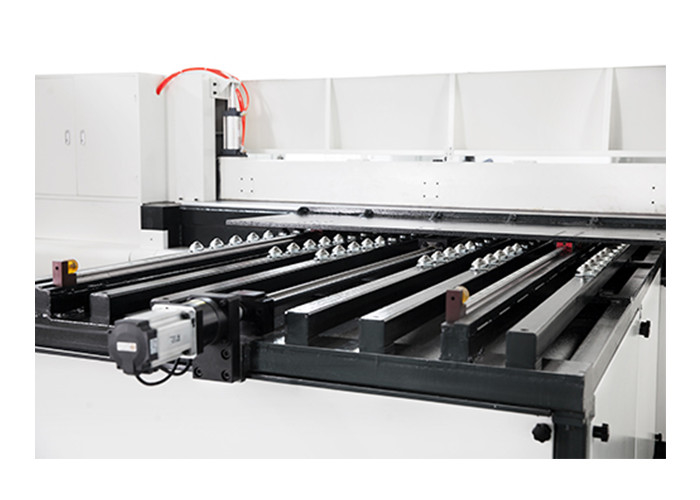

جهاز التثبيت التلقائي
باستخدام جهاز زوج تلقائي ، تناسب محرك سيرفو ، وهو مناسب للمسطرة.إذا تم تنفيذ عملية نشر الشفرة ، طالما أنه يمكن ضبط جهاز التثبيت ، فلا داعي لقطع السكين لقطع السكين من خلال المشغل ، وزيادة كفاءة الإنتاج.

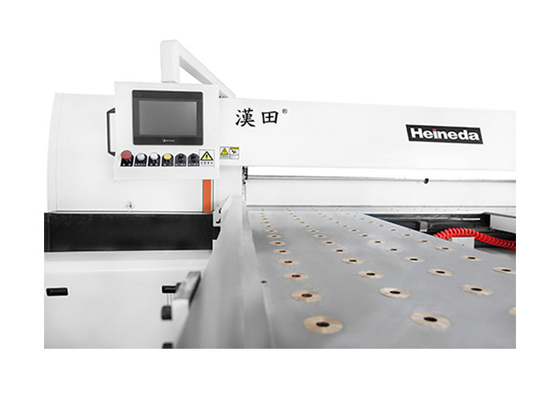

د.شاشة تعمل باللمس |لوحة التحكم
يعتمد النظام الكهربائي على لوحة تحكم وتصميم شاشة تعمل باللمس ، وسهل التشغيل ، وكفاءة عالية.تحكم في زر التبديل وزر الإيقاف في حالة الطوارئ بلوحة التحكم لتسهيل تشغيل المشغل.جميع أزرار التحكم بديهية في الشاشات التي تعمل باللمس ، ويمكن إجراؤها من خلال أزرار الوظائف في شاشة اللمس ، ويستخدم هذا الجهاز أيضًا تصميم محطة العمل ، حدد محطة العمل في الشاشة التي تعمل باللمس ، طالما قمت بضبط طول ورقة الدُفعات. والمنشار ، بجانب الورقة ، ثم اضغط على زر التشغيل على شاشة اللمس.يكون موضع النشر في موضع طول الصفيحة فقط ، مما لا يقلل من دورة النشر فحسب ، بل يحسن أيضًا من كفاءة نشر صفائح الدُفعات.
ه.نظام التبريد
إنها تستخدم زيت قطع نباتي ، موفر للطاقة وصديق للبيئة ، زيت قسري عن طريق نظام التبريد ، وتبريد ضباب الزيت ، وتأثير التبريد.
F.الجدول الرئيسي:
ورقة العمل الرئيسية عبارة عن طاولة عائمة ، ويتم وضع الجنيح النحاسي على لوح طلاء الكروم الغروي.عندما يتم تعزيز المتانة ، يتم أيضًا تحسين كفاءة عمل مادة الألواح على العمال.
ز- المحطة العائمة:
1. حجم طاولة العمل العائمة: 1520 مم (طويل) × 500 مم (عرض) × 2.
2. تم تجهيز سطح الطاولة العائمة بلوحة من طلاء الكروم الصلب ، ومجهزة بخرز عائم نحاسي بالهواء ، والاستدارة الحقيقية كافية ، وليس من السهل التسرب ، وأفضل طفو يتم حجبه من تسرب الغبار.
قائمة التسوق الرئيسية
| رقم سري | اسم | أصل |
| 1 | أجهزة السيارات | باناسونيك اليابان |
| 3 | مخفض المشي المنشار | الإنتاج المحلي |
| 4 | محرك | دونغيوان |
| 5 | العنصر الكهربائي | شنايدر / محلي |
التعبئة والتغليف والنقل
1. يجب أن يفي تغليف المعدات بمتطلبات النقل لمسافات طويلة ، والمناولة المتعددة ومتطلبات التخزين.يجب أن تكون العبوة قوية وموثوقة ومضادة للتآكل والرطوبة ومضادة للسرقة.
2. من السهل أن تفقد ، موزعات خاصة ، أدوات احترافية ، إلخ ، يمكن تعبئتها بشكل فردي والإشارة إلى اسم الشخصية وسهولة إزالتها.
3. بسبب الخسارة والعيوب والعفن والصدأ والرطوبة والعيوب مثل حزمة البائع والنقل ، البائع هو المسؤول عن الإصلاح أو التكميل أو الاستبدال.
4. يتم توفير البائع رسوم النقل.
التعليمات
س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.
إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
اتصل شخص: Mr. Ying Xiang
الهاتف :: 19952709562
الفاكس: 86-510-87012126
