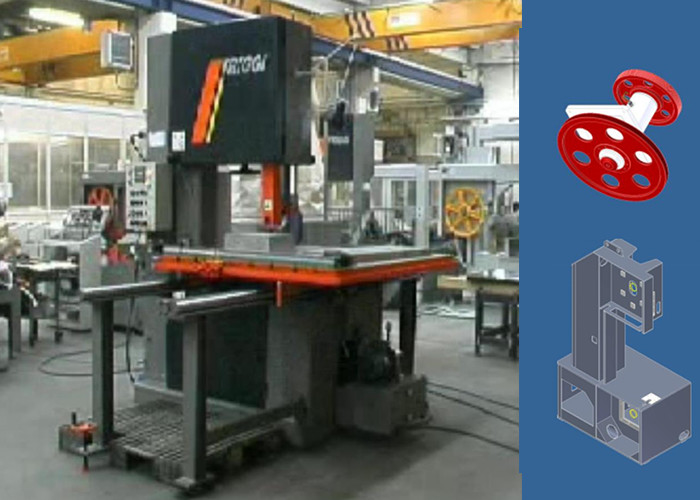

380V 3 المرحلة 50 هرتز الصلب قطع عمودي المنشار الحزامي عمق الحلق 580mm

أقصى عمق قطع الحلق للمنشار الشريطي الرأسي VH600 هو 580 مم

نظرة عامة على المعدات
الموديل: المنشار الشريطي العمودي عالي السرعة VH600
▲ VH تعني موديل آلة النشر ذات النطاق العمودي لشركة Heineda.
▲ 600 يمثل قدرة النشر لآلة النشر
أقصى ارتفاع للنشر Φ400mm ؛
أقصى عرض للنشر 600 مم ؛
أقصى عمق حلق النشر هو 580 مم.
إذا تمت إضافة مشبك داخل نطاق طاولة العمل ، فيمكن إجراء القطع المائل.

الاداءات المعدات

المعلمات التقنية الرئيسية

تكوين المعدات وخصائصها

يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وقاعدة ، وعجلة منشار ، وجزء نقل ، ومجموعة عجلة توجيه حزام المنشار ، وناقل نفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.

وصف الأجزاء الرئيسية للمنشار الشريطي الرأسي VH600
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وعجلة المنشار ، وجزء ناقل الحركة ، ومجموعة عجلات توجيه حزام المنشار ، وناقل النفايات ، والنظام الهيدروليكي ، ونظام التحكم الكهربائي.

جزء عجلة المنشار مصنوع من لوح الألمنيوم الممتد 7075T6 ، بأكسيد صلب.بعد المعالجة ، يتم تصحيحه عن طريق التوازن الديناميكي ، مع الأداء الجيد ، والخصائص الميكانيكية العالية ، ويمكن أن يتحمل السرعة العالية وأحمال الشد العالية.

يتم تشغيل جزء النقل بواسطة محرك تحويل التردد TECO لدفع البكرة النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار بواسطة محول التردد للتحكم في الثورات الناتجة للمحرك ، ويتم عرضها بواسطة العداد الرقمي.

جميع محامل مجموعة حزام المنشار ومحامل الأجزاء الرئيسية مصنوعة من منتجات NSK.

يتم استخدام مفتاح السفر لاكتشاف ما إذا كان التوتر غير طبيعي ، وسوف تتوقف الآلة تلقائيًا إذا كان الخلل غير طبيعي.العجلة السلبية تستخدم الفرامل الكهرومغناطيسية.عند حدوث خلل ما ، يعمل الضغط المستقر على قرص الفرامل للتحكم في دوران عجلة المنشار.

يعتمد الجزء الهيدروليكي على محطة ضخ مستقلة ويتم التحكم فيه بواسطة صمام لولبي مركزي.جميع صمامات الملف اللولبي مصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالخراطيم ، يتم توصيلها جميعًا بأنابيب فولاذية لتقليل فقد الضغط بشكل فعال.

إن آلية النقل لماكينة النشر متوازنة ومصححة بدقة لتقليل الاهتزاز والتأكد من أن حزام المنشار ليس من السهل كسره.
يعتمد الجزء التوجيهي لشريط المنشار بكرات تثبيت ، مجموعة واحدة في الأعلى والأخرى ، البكرات مصنوعة من سبائك الصلب ، وهي أرض دقيقة بعد معالجة نيترة السطح ، بدقة عالية ومقاومة تآكل جيدة.
تم تصميم أسطوانة القيادة لناقل النفايات بعمود صلب لضمان عدم حدوث كسر أثناء الاستخدام العادي ؛يستخدم محمل الأسطوانة محملًا مختومًا على الوجهين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.

خدمة Heineda
بالنسبة للمنتجات التي تنتجها معدات العقد ، ستتعاون Hantian مع العميل لتحديد واختبار جودة المعدات خلال فترة قبول المعدات.
انشاء مستودع قطع الغيار.
مقدمة الخدمة داخل المصنع
خدمة زيارة العودة المجانية العادية
مشروع تسليم مفتاح كامل (معالجة ، إدارة ، صيانة ، تدريب ، إنتاج)
إنشاء نظام صيانة من ثلاثة مستويات.
خدمة ترقية البرامج المجانية.
اقتراح لخطط البناء الأولية.

المتطلبات الكهربائية والغازية والهيدروليكية للمعدات ككل

قطع كهربائية
العلامة التجارية للمكونات الكهربائية 5
مكونات التحكم الإلكتروني: Omron أو Schneider
متطلبات التركيبات الكهربائية
(1) واجهة اتصال محجوزة للتواصل مع التحكم في الخط بالكامل.
(2) جميع الخطوط غير الثابتة تتطلب تصميمًا مرنًا.
(3) يجب أن يكون التوصيل الكهربائي للأجزاء الميكانيكية من أجل التغيير السريع قابلاً للتوصيل.
(4) يجب أن يتم تجميع الأسلاك في الكابلات.
(5) يجب حماية الأسلاك بشكل كامل لتجنب التلف.
(6) يجب توصيل المبدئ والأسلاك في شكل مقابس.

متطلبات نظام التحكم
(1) يجب أن يكون للجهاز على الأقل وضع التشغيل اليدوي ووضع التشغيل التلقائي.
(2) يجب حماية الأجزاء المتحركة من بعضها البعض لتجنب اصطدام الجهاز نفسه.
(3) يجب عرض أعطال المعدات بالكلمات.
(4) يجب أن تكون معدات التشغيل مجهزة بلوحة تشغيل.
(5) يتم عرض واجهة المستخدم في نص.
(6) يجب ضبط وضع التشغيل بواسطة مفاتيح التشغيل الرئيسية.
(7) يمكن تعديل دورة اختبار المنتج أو دورة المعدات بواسطة البرنامج ويؤكدها مشغل الجهاز.

متطلبات مسار الهواء
متطلبات العلامة التجارية لمكونات نظام الهواء
مكونات طريق تايوان ياد
متطلبات تركيب نظام الهواء
(1) يجب أن يكون الاتصال بين المكونات الهوائية للمكونات الميكانيكية التي تحقق التغيير السريع قابلاً للتوصيل.
(2) يجب وضع خطوط الأنابيب في حزم في أخاديد الأنابيب.
(3) يجب حماية خط أنابيب الغاز بالكامل لتجنب التلف.
(4) لا يمكن وضع صمام الهواء في خزانة التحكم ويجب وضعه في وضع يسهل الوصول إليه.
(5) لا يسمح بالتسرب في مسار الهواء بعد التركيب.
(6) حتى لو كان هناك فقط 4.5 بار إمداد الهواء ، فإن النظام الهوائي يجب أن يحقق جميع الوظائف.

ضغط النظام الهيدروليكي
متطلبات تركيب النظام الهيدروليكي
(1) يجب تزويد الموصلات الهيدروليكية للأجزاء الميكانيكية التي تحقق التغيير السريع بموصلات سريعة.أثناء عملية تغيير القالب ، يجب إزالة ضغط الأنبوب الهيدروليكي.
(2) تم تصميم الخراطيم الهيدروليكية بحيث لا يحدث الاحتكاك أثناء النشاط.إذا تعذر تجنب ذلك ، يجب اتخاذ تدابير الحماية المناسبة للخراطيم الهيدروليكية.
(3) لا يسمح بتسريب جزء خط أنابيب النظام الهيدروليكي.
(4) تجنب أي ضرر محتمل للخرطوم الهيدروليكي.
(5) لا يمكن وضع الصمام الهيدروليكي في خزانة التحكم الكهربائي ويجب وضعه في وضع يسهل الوصول إليه.
(6) يجب أن تكون المحطة الهيدروليكية مجهزة بمؤشر لمستوى الزيت وفلتر ومؤشر ومقياس ضغط وفقًا للمبدأ الهيدروليكي.بالإضافة إلى ذلك ، يلزم وجود جهاز إغلاق يقوم بإيقاف تشغيل النظام الهيدروليكي أثناء إيقاف التشغيل لتوفير الموارد ؛ووظيفة الإغلاق التلقائي عندما يكون مستوى الزيت غير كافٍ.
(7) توفير وظيفة تبريد درجة حرارة الزيت

التعليمات

س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.

س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.

س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.

إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
