تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | HL-12BNC | سرعة دوران شفرة المنشار: | 3900 |
|---|---|---|---|
| محرك تغذية أوتوماتيكي: | AC 3kw | غرفة عمل من ارتفاع الأرض: | 1130 ملم |
| منصة عائمة: | 3 مقاعد | تحامل تجتاح: | 12 مجموعة |
| الخصائص الرئيسية: | كفاءة عالية | ||
| إبراز: | 3 مقاعد منشار دائري CNC,منشار دائري CNC 15kw,آلة قطع المنشار CNC 15kw |
||

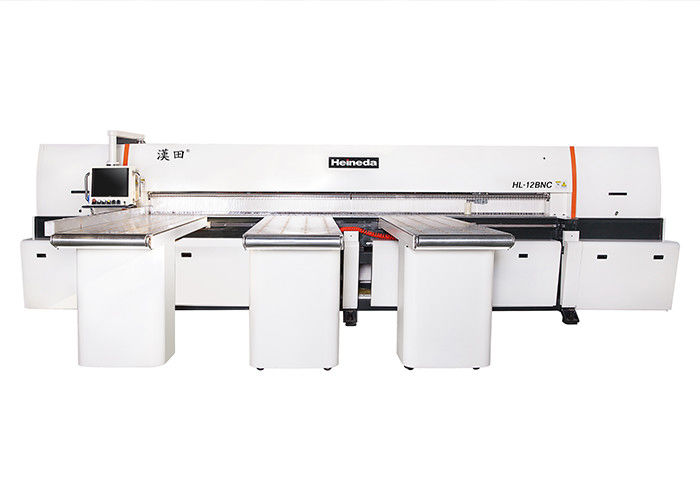

آلة المنشار الدائري للوحة النحاسية الدقيقة CNC
وصف
الموديل: HL-12BNC آلة منشار ألواح الألومنيوم للكمبيوتر
▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم في Heineda.
▲ 12 يمثل حجم آلة نشر ألواح الألمنيوم ، 12 يمكن قطعها 3800 مم.
▲ BNC تمثل آلة منشار ألواح الألمنيوم هذه لطراز أوتوماتيكي بالكامل.
سمات
1. أساس النشر موجود في هيكل التعليق الجانبي.يتم ترتيب جهاز التوجيه مع سكة انزلاقية مستقيمة من نوع بكرة صف مزدوج.
2. في حركة أساسات النشر ، يتم ترتيب ترس الطحن ، الرف والمحرك المؤازر لضمان توافق سرعة النشر.
3. يتم رفع أساس التوفير بواسطة الطاقة الهيدروليكية.يتم ضبط الارتفاع التصاعدي لشفرة المنشار وفقًا لسمك اللوحة.
4. محرك آلية التغذية موجود في هيكل محرك سيرفو + ترس ورف.
5. إصلاح جانب عرض لوحة القطع ، لوحات التحكم لا تتحرك أو تهتز عند النشر ، ضمان دقة نشر العرض.
يمكن ضبط الضغط وفقًا لاختلاف السماكة والوزن والمواد ، مما يضمن دقة أبعاد القطع.
لقد ركزنا على الابتكار والبحث في مناشير شعاع الكمبيوتر ، وآلات الحفر CNC ، وآلات ربط الحافة ، وأجهزة التوجيه CNC ، بالإضافة إلى تجميع الماكينة وتكامل البرامج ، مما يوفر مجموعة كاملة من معدات الأثاث CNC وحلول الإنتاج الآلي.مع الابتكار التكنولوجي الجيد وإدارة الإنتاج الجيدة والخدمة عالية الجودة ، يتم تصدير المنتجات إلى العديد من البلدان.في المستقبل ، سنستمر في التركيز على البحث والتطوير وتصنيع آلات أثاث الألواح ، ونرحب بمزيد من الأصدقاء للتعرف علينا ونصبح شركاء لخلق مستقبل أفضل.
المواصفات والمعايير الفنية
| نموذج | HL-12BNC | |
| منصة عائمة | 3 مقاعد | |
| تحامل تجتاح | 12 مجموعة | |
| طول القطع | 3800 مم | |
| قدرة النشر | عرض المحاصيل | 3800 مم |
| أقصى ارتفاع للقطع | 120 ملم | |
| أقصى ارتفاع مكشوف لشفرة المنشار | 125 ملم | |
| المحرك المنشار الرئيسي | 15 كيلو واط | |
| قطاع | قطر المنشار ستراست | Ø460 ملم |
| قطر عمود المنشار الرئيسي | Ø 38 ملم | |
| سرعة المنشار الرئيسية | 4000 ص / دقيقة | |
| نشر | المشي محرك العاكس | 1.5 كيلو واط |
| السرعة المتقدمة | سريع 9 م / دقيقة | |
| السرعة الخلفية | سرعة 17 م / دقيقة | |
| محرك تغذية أوتوماتيكي | AC 3KW | |
| ضغط جوي | ≥5.0 كجم / سم2 | |
| غرفة عمل من ارتفاع الأرض | 1130 ملم | |
| شكل أداة الآلة (الطول × العرض × الارتفاع) | 7100 × 7700 × 1980 | |
| الجهد االكهربى | 380 فولت / 50 هرتز | |
الخصائص الميكانيكية
▲ شاشة تشغيل تعمل باللمس:
1. لمس شاشة تشغيل 10 بوصة.
2. بدلاً من ذلك ، يمكن تعيين مجموعات متعددة من طاولات العمل ، وهو أمر مناسب للتسليم.
3. دليل وظيفة الإدخال.
4. وظيفة الكشف الذاتي للخطأ.
مقعد مشبك العمل:
1. يتكون قضيب السرير ذو الجانبين لمشبك العمل من شعاع فولاذي لحام ، ويتم طلاء الترس ومحرك الطوافة مع ترس ومحرك صف الأسنان أثناء طلاء قضيب صلب من الكروم والجانب الآخر ، والمغناطيسي تصل المسطرة إلى درجة دقيقة في النسبة المزدوجة.مع تقليل دقة المحرك المؤازر اليومي و 2 كيلو وات وتحديد موضع القيادة السريع ، تصل السرعة القصوى إلى 6 أمتار في الدقيقة.
▲ هيكل شعاع الضغط:
1. اعتماد هيكل شعاع الضغط المتكامل ، وشريط التروس ومطابقة الأسطوانة ، وقيادة الحزمة المتدحرجة بشكل موحد ، ويتم توزيع الضغط بشكل موحد على جانبي خط مركز القطع ، ويتم تثبيت الشريط في الجزء السفلي من حزمة الضغط لتجنب اضغط ، اضغط على سطح العمل التالف ، مما يضمن جودة القطع الدقيقة.
▲ المنشار:
1. استخدم قضبان الانزلاق الخطية العلوية والسفلية ، مما يقلل بشكل فعال من تشابك حركة النشر ، ويعزز نعومة الحركة الضخمة ، ويقلل بشكل فعال اهتزاز التحول للحركة لتحقيق أفضل دقة لخط القطع.
2. محرك المنشار الرئيسي 20HP (15 kW) ، السكوتر العملاق يستخدم محرك تردد متغير 2HP (1.5 kW) مع مخفض السرعة ومحرك صف الأسنان والعتاد الدقيق ، المنشار الرئيسي مع أسطوانة الزيت ، وبالتالي فإن المنشار أقوى ، تجنب محرك السلسلة التقليدي تم إنشاء منشار الشاحنة والضغط وما إلى ذلك.
3. نشر القطع يمكن أن يبدأ تحديد المواقع في الاقتصاص من إعدادات تحرير عرض البرنامج.
4. يتم وضع وصلة خزان مربعة تحت المنشار ، وهناك وجهان من الفيلم يغطيان بعضهما البعض ، ويمتدان إلى نهاية القطع ، لضمان وصول خزان الغبار إلى أعلى تأثير جماعي للغبار.
5. تقطع شوط النشر إلى 6 أمتار في الدقيقة ، ويصل الجزء الخلفي إلى 7 أمتار في الدقيقة ، ولا يتم تعديل ارتفاع العمل بواسطة مقبض اللوحة ، ويمكن تغيير سرعة القطع في وقت القطع.يمكن للمستخدمين تعديل متطلبات التفضيل الخاصة بهم بشكل مختلف عن طبيعتهم الخاصة.
▲ الجدول الرئيسي:
ورقة العمل الرئيسية هي أيضًا جدول عائم.يتم وضع أسطوانة الهواء النحاسية على لوح طلاء الكروم الغروي.عندما يتم تعزيز المتانة ، يتم أيضًا تحسين كفاءة عمل العمال.
▲ عبور المخالب:
1. عدد مقاطع العمل ذات التكوين القياسي: 12 مشبك دعم.
2. كل انحشار مُجهز بأسطوانة ذات طريقة رافعة ، وعندما يتم سحب جسم العمل ، فإنه من الممكن التأكد من أن مادة العمل تقوم بتثبيت اللوح.
▲ الغبار
تستخدم القطع المقطعية المقاومة للغبار صفائح بلاستيكية شفافة يمكنها أن تمنع بشكل فعال تفريغ الغبار ويمكن أن تحقق حماية السلامة.
▲ تكوين صندوق التحكم الإلكتروني:
1. يتم شراء جميع الأجزاء الإلكترونية في تايوان.
2. محرك سيرفو ومحرك سيرفو هما باناسونيك يابانية.
3. العاكس هو Waritatten الإنجليزية التايوانية.
4. لا تحتاج الأجزاء الإلكترونية إلى نظام تبريد على الإطلاق ، بالنسبة للأجزاء الإلكترونية الشائعة ، يمكن شراء بديل في السوق دون القلق بشأن غزو الغبار ، طالما يتم تنظيفها بانتظام.
▲ مصدر الطاقة:
1. إن مزود الطاقة هو مزود بثلاث مراحل للصناعة ، بجهد 380V / 50Hz.
▲ مزود ضغط الهواء:
1.استخدم ضغط الهواء حتى 5 ~ 6 كجم / سم
▲ متربة:
1. يوفر المورد نظام ترادفي للكاشطة ويتم تثبيته في نفس الوقت مع آلة النشر لضمان الرقائق.
2. ▲ المعدات القياسية:
1. شفرة المنشار سولدن: شفرة المنشار كربيد (لوحة الألومنيوم خاصة).
2. مشبك العمل: 12.
3. اللقيم العائم: 1520 مم × 500 مم × 3.
4. يحتوي Toolbox على مجموعة الأدوات 1.
5. يتم ترتيب محرك المنشار الرئيسي في الآلة.
احتلال الأرض
التعليمات
س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.
إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
