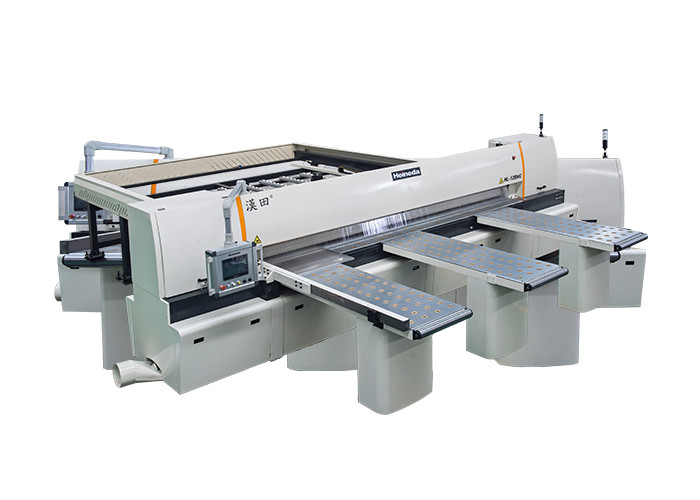

3800mm عرض Cnc آلة قطع لوحة لنشر الألواح البلاستيكية

آلة منشار دائري ذات لوحة دقيقة CNC لنشر الألواح البلاستيكية والألواح الأخرى

وصف

هيكل الآلة موجود في هيكل الخدمة الشاقة بحيث تتمتع المعدات بالتشغيل المستقر.
أساس النشر موجود في هيكل التعليق الجانبي ؛يتم ترتيب جهاز g lide مع سكة ​​انزلاقية مستقيمة من نوع الأسطوانة المزدوجة.

في حركة أساسات النشر ، يتم ترتيب معدات الطحن ، والرف ، والمحرك المؤازر لضمان توافق سرعة النشر.

غطاء مواد الضغط في التصميم العام بحيث لا تنزلق المواد في المنشار.يتم ترتيب مجمع الغبار ذو القدرة الكبيرة.

باستثناء بكرات fioating ، فإن جميع المحتويات الأخرى على منصة العمل مصنوعة من صفيحة فولاذية مطلية بالكروم لتجنب خدش المواد.

ميزة

1. يتمتع هذا النوع من المناشير الدائرية بسلامة عالية ويعمل بشكل عام في حالة مغلقة بالكامل.يمكن أن يتوقف وينذر تلقائيًا عند حدوث خطأ ، مما يمكن أن يتجنب الإصابات وفقدان المعدات ، وفي نفس الوقت ، تكون كفاءة المعالجة عالية جدًا.
2. دقة التحكم عالية ، وسرعة القطع سريعة ، والتشغيل المركزي للمنشار الدائري الأوتوماتيكي بالكامل يكتمل تلقائيًا ، ويمكن للموظفين استخدامه بعد تدريب قصير ، ويتم التحكم فيه بواسطة PLC (لا يوجد برنامج CNC أو أي معرفة خاصة أخرى مطلوب).

نموذج

آلة نشر ألواح الألمنيوم للكمبيوتر HL-12BNC

▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم في Heineda.

▲ 12 يمثل حجم آلة نشر ألواح الألمنيوم ، 12 يمكن قطعها 3800 مم.

▲ BNC تمثل آلة منشار ألواح الألمنيوم هذه لطراز أوتوماتيكي بالكامل.

المواصفات والمعايير الفنية

الخصائص الميكانيكية

▲ شاشة تشغيل تعمل باللمس:

1. لمس شاشة تشغيل 10 بوصة.

2. بدلاً من ذلك ، يمكن تعيين مجموعات متعددة من طاولات العمل ، وهو أمر مناسب للتسليم.

3. دليل وظيفة الإدخال.

4. وظيفة الكشف الذاتي للخطأ.

مقعد مشبك العمل:

1. يتكون قضيب السرير ذو الجانبين لمشبك العمل من شعاع فولاذي لحام ، ويتم طلاء الترس ومحرك الطوافة مع ترس ومحرك صف الأسنان أثناء طلاء قضيب صلب من الكروم والجانب الآخر ، والمغناطيسي تصل المسطرة إلى درجة دقيقة في النسبة المزدوجة.مع تقليل دقة المحرك المؤازر اليومي و 2 كيلو وات وتحديد موضع القيادة السريع ، تصل السرعة القصوى إلى 6 أمتار في الدقيقة.

▲ هيكل شعاع الضغط:

1. اعتماد هيكل شعاع الضغط المتكامل ، وشريط التروس ومطابقة الأسطوانة ، وقيادة الحزمة المتدحرجة بشكل موحد ، ويتم توزيع الضغط بشكل موحد على جانبي خط مركز القطع ، ويتم تثبيت الشريط في الجزء السفلي من حزمة الضغط لتجنب اضغط ، اضغط على سطح العمل التالف ، مما يضمن جودة القطع الدقيقة.

▲ المنشار:

1. استخدم قضبان الانزلاق الخطية العلوية والسفلية ، مما يقلل بشكل فعال من تشابك حركة النشر ، ويعزز نعومة الحركة الضخمة ، ويقلل بشكل فعال اهتزاز التحول للحركة لتحقيق أفضل دقة لخط القطع.

2. محرك المنشار الرئيسي 20HP (15 kW) ، السكوتر العملاق يستخدم محرك تردد متغير 2HP (1.5 kW) مع مخفض السرعة ومحرك صف الأسنان والعتاد الدقيق ، المنشار الرئيسي مع أسطوانة الزيت ، وبالتالي فإن المنشار أقوى ، تجنب محرك السلسلة التقليدي تم إنشاء منشار الشاحنة والضغط وما إلى ذلك.

3. نشر القطع يمكن أن يبدأ تحديد المواقع في الاقتصاص من إعدادات تحرير عرض البرنامج.

4. يتم وضع وصلة خزان مربعة تحت المنشار ، وهناك وجهان من الفيلم يغطيان بعضهما البعض ، ويمتدان إلى نهاية القطع ، لضمان وصول خزان الغبار إلى أعلى تأثير جماعي للغبار.

5. تقطع شوط النشر إلى 6 أمتار في الدقيقة ، ويصل الجزء الخلفي إلى 7 أمتار في الدقيقة ، ولا يتم تعديل ارتفاع العمل بواسطة مقبض اللوحة ، ويمكن تغيير سرعة القطع في وقت القطع.يمكن للمستخدمين تعديل متطلبات التفضيل الخاصة بهم بشكل مختلف عن طبيعتهم الخاصة.

▲ الجدول الرئيسي:

ورقة العمل الرئيسية هي أيضًا جدول عائم.يتم وضع أسطوانة الهواء النحاسية على لوح طلاء الكروم الغروي.عندما يتم تعزيز المتانة ، يتم أيضًا تحسين كفاءة عمل العمال.

▲ عبور المخالب:

1. عدد مقاطع العمل ذات التكوين القياسي: 12 مشبك دعم.

2. كل انحشار مُجهز بأسطوانة ذات طريقة رافعة ، وعندما يتم سحب جسم العمل ، فإنه من الممكن التأكد من أن مادة العمل تقوم بتثبيت اللوح.

▲ الغبار

تستخدم القطع المقطعية المقاومة للغبار صفائح بلاستيكية شفافة يمكنها أن تمنع بشكل فعال تفريغ الغبار ويمكن أن تحقق حماية السلامة.

▲ تكوين صندوق التحكم الإلكتروني:

1. يتم شراء جميع الأجزاء الإلكترونية في تايوان.

2. محرك سيرفو ومحرك سيرفو هما باناسونيك يابانية.

3. العاكس هو Waritatten الإنجليزية التايوانية.

4. لا تحتاج الأجزاء الإلكترونية إلى نظام تبريد على الإطلاق ، بالنسبة للأجزاء الإلكترونية الشائعة ، يمكن شراء بديل في السوق دون القلق بشأن غزو الغبار ، طالما يتم تنظيفها بانتظام.

▲ مصدر الطاقة:

1. إن مزود الطاقة هو مزود بثلاث مراحل للصناعة ، بجهد 380V / 50Hz.

▲ مزود ضغط الهواء:

1.استخدم ضغط الهواء حتى 5 ~ 6 كجم / سم

▲ متربة:

1. يوفر المورد نظام ترادفي للكاشطة ويتم تثبيته في نفس الوقت مع آلة النشر لضمان الرقائق.

2. ▲ المعدات القياسية:

1. شفرة المنشار سولدن: شفرة المنشار كربيد (لوحة الألومنيوم خاصة).

2. مشبك العمل: 12.

3. اللقيم العائم: 1520 مم × 500 مم × 3.

4. يحتوي Toolbox على مجموعة الأدوات 1.

5. يتم ترتيب محرك المنشار الرئيسي في الآلة.

احتلال الأرض
