المنشار الدائري CNC عالي الدقة 4300mm طول المنشار للوحة المركبة

آلة المنشار الدائري الدقيقة CNC لنشر الألواح النحاسية المركبة

وصف

تتبنى لوحة منضدة آلة النشر تصميمًا حاصلًا على براءة اختراع وتكنولوجيا معالجة خاصة ، والتي يمكنها حماية منتج القطع بشكل فعال وتجنب خدش سطح المواد عند التغذية للأمام والخلف ؛
يتم التحكم في مادة ذيل قطع المعدات عند أقصر 80 مم ، والتي تتحكم بشكل كبير في نفايات مواد الذيل ؛
إنها تعتمد على جمع الغبار وتتعاون مع غطاء واقي مغلق تمامًا لتجميع رقائق الألومنيوم بشكل أفضل ، وهو مناسب لإدارة 5S ويقلل بشكل فعال ضوضاء النشر بأكثر من 20 ديسيبل.إنها آلة نشر مقاطع الألمنيوم منخفضة الضوضاء ؛
دقة المغزل تكون في حدود 0.005 مم ، دقة قطع قطع العمل يتم التحكم فيها بشكل ثابت في حدود ± 0.1 مم ، وشفرة المنشار الرقيقة جداً يتم تكييفها لتوفير المواد ؛
تستخدم الموجهات الخطية ذات الكرات المربعة المستوردة للتغذية والتغذية لضمان استقرار معالجة النشر ؛
يتم تثبيت محركات المعدات بأجهزة حماية من السخونة الزائدة والحمل الزائد لمنع التلف العرضي للمحرك.

مناسبة بشكل رئيسي لقطع المواد
معالجة العديد من قطاعات الألومنيوم وأنابيب الألومنيوم وقضبان الألومنيوم ورموز ركن الأبواب والنوافذ ورموز الزوايا الكهروضوئية ومصبوبات الألمنيوم وأجزاء النحاس والبلاستيك وغيرها من المواد

• تتبنى واجهة التحكم في آلة النشر الدائرية الأوتوماتيكية نظام التشغيل الذي تم تطويره بواسطة تقنية HMI القائمة على PLC ، والتي عادة ما تكون مجهزة بشاشة تعمل باللمس ولوحة تشغيل.باستخدام واجهة الإنسان والآلة ، طالما أن المشغل يدخل المعلمات مثل المواصفات وحجم المادة ، وكمية المعالجة ، وما إلى ذلك ، فسيقوم النظام تلقائيًا بضبط المعلمات المعقدة مثل سرعة شفرة المنشار ، و كمية العلف لكل سن (سرعة القطع) وغيرها من المعلمات المعقدة وفقًا لمعايير الإدخال.من أجل تزويد المشغل بطريقة تشغيل بسيطة.
• يتمتع هذا النوع من المناشير الدائرية بسلامة عالية ويعمل بشكل عام في حالة مغلقة بالكامل.يمكن أن يتوقف وينذر تلقائيًا عند حدوث خطأ ، مما يمكن أن يتجنب الإصابات وفقدان المعدات ، وفي نفس الوقت ، تكون كفاءة المعالجة عالية جدًا.
• هيكل الآلة موجود في هيكل الخدمة الشاقة بحيث تتمتع المعدات بالتشغيل المستقر.
• أساس النشر موجود في هيكل التعليق الجانبي ؛يتم ترتيب جهاز g lide مع سكة ​​انزلاقية مستقيمة من نوع الأسطوانة المزدوجة.
• في حركة أساسات النشر ، يتم ترتيب معدات الطحن ، والرف ، والمحرك المؤازر لضمان توافق سرعة النشر.
• غطاء مواد الضغط في التصميم العام بحيث لا تنزلق المواد في المنشار.يتم ترتيب مجمع الغبار ذو القدرة الكبيرة.
• باستثناء بكرات fioating ، فإن جميع المحتويات الأخرى على منصة العمل مصنوعة من صفيحة فولاذية مطلية بالكروم لتجنب خدش المواد.
• يتميز مخلب مشبك التغذية المعلق بقيادة ضغط الهواء والتثبيت.
• محرك آلية التغذية في هيكل محرك سيرفو + ترس وراكب.
• يتم رفع أساس النشر بواسطة الطاقة الهيدروليكية ؛يتم إعداد الارتفاع التصاعدي لشفرة النشر وفقًا لسمك اللوحة.

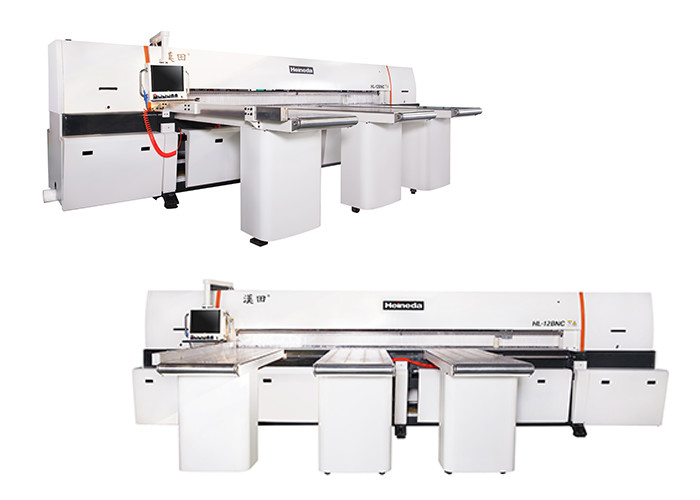

الموديل: HL-12BNC آلة منشار ألواح الألومنيوم للكمبيوتر

▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم في Heineda.

▲ 12 يمثل حجم آلة نشر ألواح الألمنيوم ، 12 يمكن قطعها 3800 مم.

▲ BNC تمثل آلة منشار ألواح الألمنيوم هذه لطراز أوتوماتيكي بالكامل.

ملف الشركة
المعروفة باسم مورد خطة آلة النشر الدقيقة ، لقد تطورت Heineda من المعدات التقليدية وآلات التحكم شبه التلقائي إلى آلات التحكم الرقمي الأوتوماتيكي ولديها أكثر من 100 نوع من المعدات ذاتية البحث والتطوير.في تصنيع آلات النشر الدقيقة للألمنيوم ، حازت منتجات Heineda على الاعتراف من مجموعة من مصنعي المعدات الجوية والعسكرية والمدنية في سوق البر الرئيسي للصين.

حصل على عدد من شهادات براءات الاختراع

المواصفات والمعايير الفنية

الخصائص الميكانيكية

▲ شاشة تشغيل تعمل باللمس:

1. لمس شاشة تشغيل 10 بوصة.

2. بدلاً من ذلك ، يمكن تعيين مجموعات متعددة من طاولات العمل ، وهو أمر مناسب للتسليم.

3. دليل وظيفة الإدخال.

4. وظيفة الكشف الذاتي للخطأ.

مقعد مشبك العمل:

1. يتكون قضيب السرير ذو الجانبين لمشبك العمل من شعاع فولاذي لحام ، ويتم طلاء الترس ومحرك الطوافة مع ترس ومحرك صف الأسنان أثناء طلاء قضيب صلب من الكروم والجانب الآخر ، والمغناطيسي تصل المسطرة إلى درجة دقيقة في النسبة المزدوجة.مع تقليل دقة المحرك المؤازر اليومي و 2 كيلو وات وتحديد موضع القيادة السريع ، تصل السرعة القصوى إلى 6 أمتار في الدقيقة.

▲ هيكل شعاع الضغط:

1. اعتماد هيكل شعاع الضغط المتكامل ، وشريط التروس ومطابقة الأسطوانة ، وقيادة الحزمة المتدحرجة بشكل موحد ، ويتم توزيع الضغط بشكل موحد على جانبي خط مركز القطع ، ويتم تثبيت الشريط في الجزء السفلي من حزمة الضغط لتجنب اضغط ، اضغط على سطح العمل التالف ، مما يضمن جودة القطع الدقيقة.

▲ المنشار:

1. استخدم قضبان الانزلاق الخطية العلوية والسفلية ، مما يقلل بشكل فعال من تشابك حركة النشر ، ويعزز نعومة الحركة الضخمة ، ويقلل بشكل فعال اهتزاز التحول للحركة لتحقيق أفضل دقة لخط القطع.

2. محرك المنشار الرئيسي 20HP (15 kW) ، السكوتر العملاق يستخدم محرك تردد متغير 2HP (1.5 kW) مع مخفض السرعة ومحرك صف الأسنان والعتاد الدقيق ، المنشار الرئيسي مع أسطوانة الزيت ، وبالتالي فإن المنشار أقوى ، تجنب محرك السلسلة التقليدي تم إنشاء منشار الشاحنة والضغط وما إلى ذلك.

3. نشر القطع يمكن أن يبدأ تحديد المواقع في الاقتصاص من إعدادات تحرير عرض البرنامج.

4. يتم وضع وصلة خزان مربعة تحت المنشار ، وهناك وجهان من الفيلم يغطيان بعضهما البعض ، ويمتدان إلى نهاية القطع ، لضمان وصول خزان الغبار إلى أعلى تأثير جماعي للغبار.

5. تقطع شوط النشر إلى 6 أمتار في الدقيقة ، ويصل الجزء الخلفي إلى 7 أمتار في الدقيقة ، ولا يتم تعديل ارتفاع العمل بواسطة مقبض اللوحة ، ويمكن تغيير سرعة القطع في وقت القطع.يمكن للمستخدمين تعديل متطلبات التفضيل الخاصة بهم بشكل مختلف عن طبيعتهم الخاصة.

▲ الجدول الرئيسي:

ورقة العمل الرئيسية هي أيضًا جدول عائم.يتم وضع أسطوانة الهواء النحاسية على لوح طلاء الكروم الغروي.عندما يتم تعزيز المتانة ، يتم أيضًا تحسين كفاءة عمل العمال.

▲ عبور المخالب:

1. عدد مقاطع العمل ذات التكوين القياسي: 12 مشبك دعم.

2. كل انحشار مُجهز بأسطوانة ذات طريقة رافعة ، وعندما يتم سحب جسم العمل ، فإنه من الممكن التأكد من أن مادة العمل تقوم بتثبيت اللوح.

▲ الغبار

تستخدم القطع المقطعية المقاومة للغبار صفائح بلاستيكية شفافة يمكنها أن تمنع بشكل فعال تفريغ الغبار ويمكن أن تحقق حماية السلامة.

▲ تكوين صندوق التحكم الإلكتروني:

1. يتم شراء جميع الأجزاء الإلكترونية في تايوان.

2. محرك سيرفو ومحرك سيرفو هما باناسونيك يابانية.

3. العاكس هو Waritatten الإنجليزية التايوانية.

4. لا تحتاج الأجزاء الإلكترونية إلى نظام تبريد على الإطلاق ، بالنسبة للأجزاء الإلكترونية الشائعة ، يمكن شراء بديل في السوق دون القلق بشأن غزو الغبار ، طالما يتم تنظيفها بانتظام.

▲ مصدر الطاقة:

1. إن مزود الطاقة هو مزود بثلاث مراحل للصناعة ، بجهد 380V / 50Hz.

▲ مزود ضغط الهواء:

1.استخدم ضغط الهواء حتى 5 ~ 6 كجم / سم

▲ متربة:

1. يوفر المورد نظام ترادفي للكاشطة ويتم تثبيته في نفس الوقت مع آلة النشر لضمان الرقائق.

2. ▲ المعدات القياسية:

1. شفرة المنشار سولدن: شفرة المنشار كربيد (لوحة الألومنيوم خاصة).

2. مشبك العمل: 12.

3. اللقيم العائم: 1520 مم × 500 مم × 3.

4. يحتوي Toolbox على مجموعة الأدوات 1.

5. يتم ترتيب محرك المنشار الرئيسي في الآلة.

احتلال الأرض

الميزات الرئيسية للمعدات

• أساس النشر موجود في هيكل التعليق الجانبي ؛يتم ترتيب جهاز التوجيه مع سكة ​​انزلاقية مستقيمة من نوع بكرة صف مزدوج.
• في حركة أساسات النشر ، يتم ترتيب معدات الطحن والرف والمحرك المؤازر لضمان توافق سرعة النشر.

مزايا المنتج

1. درجة عالية من الأتمتة ، تحتاج فقط إلى إدخال حجم النشر في النظام لإكمال عملية النشر.

2. دقة النشر عالية ، ويمكن أن يصل الطول والحجم إلى ± 0.1mm.

3. سطح النشر كبير ، ويمكنه قطع عرض 400mm وارتفاع 150mm.

4. النشر ، يمكن لعامل واحد تشغيل أكثر من مجموعتين من المعدات ، ويمكنه قطع 24 ساعة دون انقطاع.

التعليمات

س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.

س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.

س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.

إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
