| قدرة النشر: | ارتفاع الحلق: 400 مم ، عمق الحلق: 580 مم | المحرك الهيدروليكي: | 0.75 KW (تايوان) |
|---|---|---|---|
| رأى الفرقة موتور: | 11KW تيكو | رأى طريقة شد حزام: | الشد الأوتوماتيكي الهيدروليكي |
| رأى العمودي: | ≤0.5 مم | اسم المشروع: | المنشار الشريطي العمودي عالي السرعة VH500 |
| إبراز: | المنشار الحزامي المعدني العمودي 400 مم,آلة المنشار الحزامي المعدني 400 مم,المنشار الحزامي المعدني العمودي عالي السرعة |
||

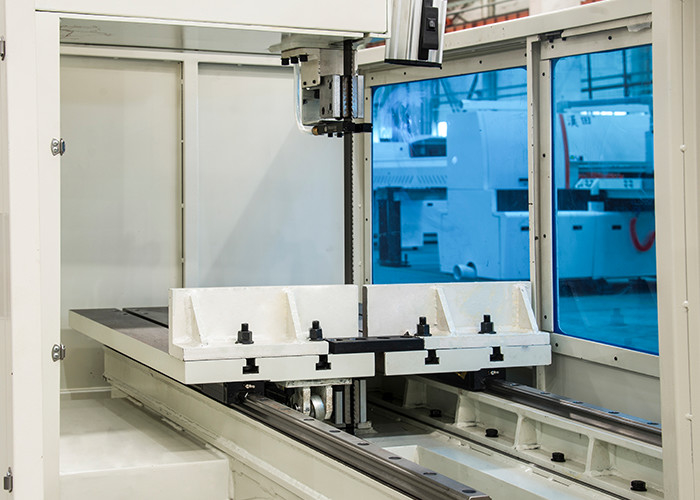

آلة النشر ذات النطاق العمودي عالية السرعة VH500 مناسبة لنشر الملامح المختلفة
نظرة عامة على المعدات
أقصى ارتفاع للنشر Φ400mm ؛
أقصى عرض للنشر 500 مم ؛
أقصى عمق حلق النشر هو 580 مم.
إذا تمت إضافة مشبك داخل نطاق طاولة العمل ، فيمكن إجراء القطع المائل.
الموديل: المنشار الشريطي العمودي عالي السرعة VH500
▲ VH تعني موديل آلة النشر ذات النطاق العمودي لشركة Heineda.
▲ 500 يمثل قدرة النشر لآلة النشر
خدمة Heineda
بالنسبة للمنتجات التي تنتجها معدات العقد ، ستتعاون Heineda مع العميل لتحديد واختبار جودة المعدات خلال فترة قبول المعدات.
انشاء مستودع قطع الغيار.
مقدمة الخدمة داخل المصنع
خدمة زيارة العودة المجانية العادية
مشروع تسليم مفتاح كامل (معالجة ، إدارة ، صيانة ، تدريب ، إنتاج)
إنشاء نظام صيانة من ثلاثة مستويات.
خدمة ترقية البرامج المجانية.
اقتراح لخطط البناء الأولية.
الاداءات المعدات
المعلمات التقنية الرئيسية
| اسم المشروع | المنشار الشريطي العمودي عالي السرعة VH500 |
| قدرة النشر | ارتفاع الحلق: 400 مم ، عمق الحلق: 580 مم |
| رأى سرعة الحزام | 500 2000m / min (تنظيم سرعة تحويل التردد) |
| مواصفات حزام المنشار | 34 عرض × 1.1 سماكة × 5560 طول (مم) |
| رأى طريقة شد حزام | الشد الأوتوماتيكي الهيدروليكي |
| رأى دليل طريقة الحزام | لقط الأسطوانة قابل للتعديل ، ظهر دعم فولاذي التنغستن |
| مواصفات المنشار البكرة | القطر 630 ، 7075T651 ، بأكسيد صلب |
| رأى مواصفات القوس | Q235 مجموعة اللحام باللوح الفولاذي ، معالجة تخفيف الضغط ، الآلات الدقيقة ، تزن حوالي 2 طن |
|
رأى الفرقة موتور |
11KW تيكو |
| المحرك الهيدروليكي | 0.75 KW (تايوان) |
| طريقة تبريد حزام المنشار | نظام تبريد رذاذ الزيت بضغط الهواء شبه الجاف |
| قدرة الزيت الهيدروليكي | 50 لترًا (محطة هيدروليكية مستقلة) |
| متطلبات الطاقة | 380V X 3 Phase X 50Hz |
| صندوق التوزيع | صندوق توزيع مستقل (IP55) يقع على جانب الجهاز |
| صندوق التشغيل | تصميم وأمام الماكينة يعمل بأزرار ومقابض تحكم في السرعة |
| رأى العمودي |
≤0.5 مم |
| دقة التسطيح |
≤0.5 مم |
تكوين المعدات وخصائصها
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وقاعدة ، وعجلة منشار ، وجزء نقل ، ومجموعة عجلة توجيه حزام المنشار ، وناقل نفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.
وصف الأجزاء الرئيسية للمنشار الشريطي الرأسي VH500
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وعجلة المنشار ، وجزء ناقل الحركة ، ومجموعة عجلات توجيه حزام المنشار ، وناقل النفايات ، والنظام الهيدروليكي ، ونظام التحكم الكهربائي.
جزء عجلة المنشار مصنوع من لوح الألمنيوم الممتد 7075T6 ، بأكسيد صلب.بعد المعالجة ، يتم تصحيحه عن طريق التوازن الديناميكي ، مع الأداء الجيد ، والخصائص الميكانيكية العالية ، ويمكن أن يتحمل السرعة العالية وأحمال الشد العالية.
يتم تشغيل جزء النقل بواسطة محرك تحويل التردد TECO لدفع البكرة النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار بواسطة محول التردد للتحكم في الثورات الناتجة للمحرك ، ويتم عرضها بواسطة العداد الرقمي.
جميع محامل مجموعة حزام المنشار ومحامل الأجزاء الرئيسية مصنوعة من منتجات NSK.
يتم استخدام مفتاح السفر لاكتشاف ما إذا كان التوتر غير طبيعي ، وسوف تتوقف الآلة تلقائيًا إذا كان الخلل غير طبيعي.العجلة السلبية تستخدم الفرامل الكهرومغناطيسية.عند حدوث خلل ما ، يعمل الضغط المستقر على قرص الفرامل للتحكم في دوران عجلة المنشار.
يعتمد الجزء الهيدروليكي على محطة ضخ مستقلة ويتم التحكم فيه بواسطة صمام لولبي مركزي.جميع صمامات الملف اللولبي مصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالخراطيم ، يتم توصيلها جميعًا بأنابيب فولاذية لتقليل فقد الضغط بشكل فعال.
إن آلية النقل لماكينة النشر متوازنة ومصححة بدقة لتقليل الاهتزاز والتأكد من أن حزام المنشار ليس من السهل كسره.
يعتمد الجزء التوجيهي لشريط المنشار بكرات تثبيت ، مجموعة واحدة في الأعلى والأخرى ، البكرات مصنوعة من سبائك الصلب ، وهي أرض دقيقة بعد معالجة نيترة السطح ، بدقة عالية ومقاومة تآكل جيدة.
تم تصميم أسطوانة القيادة لناقل النفايات بعمود صلب لضمان عدم حدوث كسر أثناء الاستخدام العادي ؛يستخدم محمل الأسطوانة محملًا مختومًا على الوجهين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.
حصل على عدد من شهادات براءات الاختراع
