تفاصيل المنتج:
شروط الدفع والشحن:
|
| أقصى ارتفاع للقطع: | 160 ملم | عرض المحاصيل: | 3100 ملم |
|---|---|---|---|
| قطر عمود المنشار الرئيسي: | Ø 38 ملم | المشي محرك العاكس: | 1.5 كيلو واط |
| محرك تغذية أوتوماتيكي: | AC 3kw | غرفة عمل من ارتفاع الأرض: | 1130 ملم |
| الجهد االكهربى: | 380 فولت / 50 هرتز | طول المحصول: | 3100 ملم |
| إبراز: | منشار دائري CNC 160 مم,منشار دائري CNC 380V,آلة منشار CNC 160mm |
||

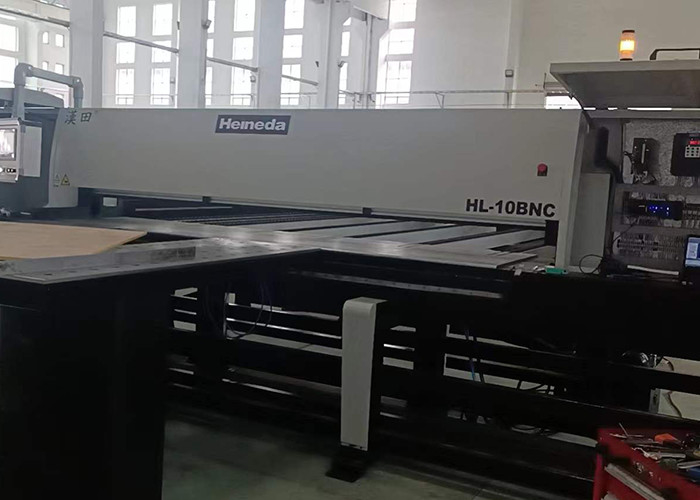

آلة النشر الأوتوماتيكية HL-10BNC آلة النشر الدائرية CNC
وصف
الموديل: HL-10BNC آلة منشار ألواح الألومنيوم للكمبيوتر
▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم في Heineda.
▲ 12 يمثل حجم آلة نشر ألواح الألمنيوم ، 10 يمكن قطعها 3100 مم.
▲ BNC تمثل آلة منشار ألواح الألمنيوم هذه لطراز أوتوماتيكي بالكامل.
المواصفات والمعايير الفنية
| نموذج | HL-10BNC | |
| طول القطع | 3100 ملم | |
| قدرة النشر | عرض المحاصيل | 3100 ملم |
| أقصى ارتفاع للقطع | 160 ملم | |
| أقصى ارتفاع مكشوف لشفرة المنشار | 125 ملم | |
| المحرك المنشار الرئيسي | 15 كيلو واط | |
| نشر | المشي محرك العاكس | 1.5 كيلو واط |
| السرعة المتقدمة | سريع 9 م / دقيقة | |
| السرعة الخلفية | سرعة 17 م / دقيقة | |
| محرك تغذية أوتوماتيكي | AC 3KW | |
| ضغط جوي | ≥5.0 كجم / سم2 | |
| غرفة عمل من ارتفاع الأرض | 1130 ملم | |
| شكل أداة الآلة (الطول × العرض × الارتفاع) | 7100 × 7700 × 1980 | |
| الجهد االكهربى | 380 فولت / 50 هرتز | |
الخصائص الميكانيكية
▲ شاشة تشغيل تعمل باللمس:
1. لمس شاشة تشغيل 10 بوصة.
2. بدلاً من ذلك ، يمكن تعيين مجموعات متعددة من طاولات العمل ، وهو أمر مناسب للتسليم.
3. دليل وظيفة الإدخال.
4. وظيفة الكشف الذاتي للخطأ.
مقعد مشبك العمل:
1. يتكون قضيب السرير ذو الجانبين لمشبك العمل من شعاع فولاذي لحام ، ويتم طلاء الترس ومحرك الطوافة مع ترس ومحرك صف الأسنان أثناء طلاء قضيب صلب من الكروم والجانب الآخر ، والمغناطيسي تصل المسطرة إلى درجة دقيقة في النسبة المزدوجة.مع تقليل دقة المحرك المؤازر اليومي و 2 كيلو وات وتحديد موضع القيادة السريع ، تصل السرعة القصوى إلى 6 أمتار في الدقيقة.
▲ هيكل شعاع الضغط:
1. اعتماد هيكل شعاع الضغط المتكامل ، وشريط التروس ومطابقة الأسطوانة ، وقيادة الحزمة المتدحرجة بشكل موحد ، ويتم توزيع الضغط بشكل موحد على جانبي خط مركز القطع ، ويتم تثبيت الشريط في الجزء السفلي من حزمة الضغط لتجنب اضغط ، اضغط على سطح العمل التالف ، مما يضمن جودة القطع الدقيقة.
▲ المنشار:
1. استخدم قضبان الانزلاق الخطية العلوية والسفلية ، مما يقلل بشكل فعال من تشابك حركة النشر ، ويعزز نعومة الحركة الضخمة ، ويقلل بشكل فعال اهتزاز التحول للحركة لتحقيق أفضل دقة لخط القطع.
2. محرك المنشار الرئيسي 20HP (15 kW) ، السكوتر العملاق يستخدم محرك تردد متغير 2HP (1.5 kW) مع مخفض السرعة ومحرك صف الأسنان والعتاد الدقيق ، المنشار الرئيسي مع أسطوانة الزيت ، وبالتالي فإن المنشار أقوى ، تجنب محرك السلسلة التقليدي تم إنشاء منشار الشاحنة والضغط وما إلى ذلك.
3. نشر القطع يمكن أن يبدأ تحديد المواقع في الاقتصاص من إعدادات تحرير عرض البرنامج.
4. يتم وضع وصلة خزان مربعة تحت المنشار ، وهناك وجهان من الفيلم يغطيان بعضهما البعض ، ويمتدان إلى نهاية القطع ، لضمان وصول خزان الغبار إلى أعلى تأثير جماعي للغبار.
5. تقطع شوط النشر إلى 6 أمتار في الدقيقة ، ويصل الجزء الخلفي إلى 7 أمتار في الدقيقة ، ولا يتم تعديل ارتفاع العمل بواسطة مقبض اللوحة ، ويمكن تغيير سرعة القطع في وقت القطع.يمكن للمستخدمين تعديل متطلبات التفضيل الخاصة بهم بشكل مختلف عن طبيعتهم الخاصة.
▲ الجدول الرئيسي:
ورقة العمل الرئيسية هي أيضًا جدول عائم.يتم وضع أسطوانة الهواء النحاسية على لوح طلاء الكروم الغروي.عندما يتم تعزيز المتانة ، يتم أيضًا تحسين كفاءة عمل العمال.
▲ عبور المخالب:
1. عدد مقاطع العمل ذات التكوين القياسي: 12 مشبك دعم.
2. كل انحشار مُجهز بأسطوانة ذات طريقة رافعة ، وعندما يتم سحب جسم العمل ، فإنه من الممكن التأكد من أن مادة العمل تقوم بتثبيت اللوح.
▲ الغبار
تستخدم القطع المقطعية المقاومة للغبار صفائح بلاستيكية شفافة يمكنها أن تمنع بشكل فعال تفريغ الغبار ويمكن أن تحقق حماية السلامة.
▲ تكوين صندوق التحكم الإلكتروني:
1. يتم شراء جميع الأجزاء الإلكترونية في تايوان.
2. محرك سيرفو ومحرك سيرفو هما باناسونيك يابانية.
3. العاكس هو Waritatten الإنجليزية التايوانية.
4. لا تحتاج الأجزاء الإلكترونية إلى نظام تبريد على الإطلاق ، بالنسبة للأجزاء الإلكترونية الشائعة ، يمكن شراء بديل في السوق دون القلق بشأن غزو الغبار ، طالما يتم تنظيفها بانتظام.
▲ مصدر الطاقة:
1. إن مزود الطاقة هو مزود بثلاث مراحل للصناعة ، بجهد 380V / 50Hz.
▲ مزود ضغط الهواء:
1.استخدم ضغط الهواء حتى 5 ~ 6 كجم / سم
▲ متربة:
1. يوفر المورد نظام ترادفي للكاشطة ويتم تثبيته في نفس الوقت مع آلة النشر لضمان الرقائق.
2. ▲ المعدات القياسية:
1. شفرة المنشار سولدن: شفرة المنشار كربيد (لوحة الألومنيوم خاصة).
2. مشبك العمل: 12.
3. اللقيم العائم: 1520 مم × 500 مم × 3.
4. يحتوي Toolbox على مجموعة الأدوات 1.
5. يتم ترتيب محرك المنشار الرئيسي في الآلة.
احتلال الأرض
ملف الشركة
المعروفة باسم مورد خطة آلة النشر الدقيقة ، لقد تطورت Heineda من المعدات التقليدية وآلات التحكم شبه التلقائي إلى آلات التحكم الرقمي الأوتوماتيكي ولديها أكثر من 100 نوع من المعدات ذاتية البحث والتطوير.في تصنيع آلات النشر الدقيقة للألمنيوم ، حازت منتجات Heineda على الاعتراف من مجموعة من مصنعي المعدات الجوية والعسكرية والمدنية في سوق البر الرئيسي للصين.
تعتمد Heineda على مركز البحث والتطوير في مدينة Xinbei ، تايوان ، وتقوم بإلقاء نظرة ثاقبة على طلبات السوق والتقنيات المتقدمة في أي وقت وتقوم بتحسين مستمر في عملية الإنتاج وتقنيات التطبيق ؛يتبنى مفهوم المؤسسة المتمثل في "الابتكار المستدام والعمل الدائم" والهدف من إرضاء العميل بنسبة 100٪ ويعزز تطوير الصناعة التحويلية في الصين.
