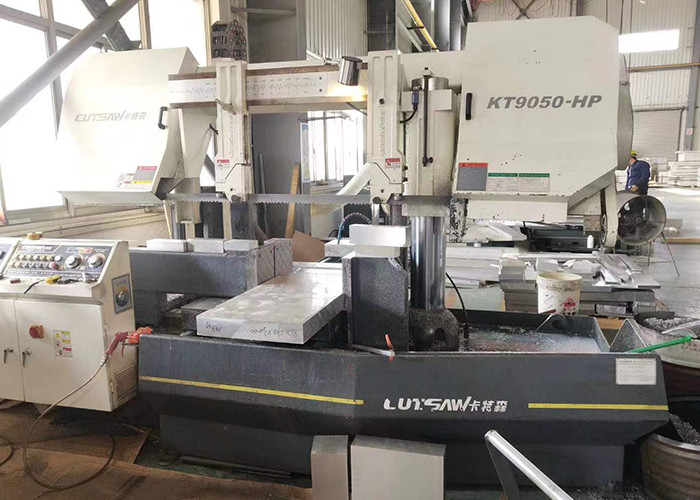

آلة المنشار الشريطي العمودي المعدنية 900 مم المحوسبة KT9050-HP

KT9050-HP المنشار الشريطي عالي السرعة المنشار الشريطي العمودي

نظرة عامة على المعدات
نموذج:KT9050-HPالمنشار الشريطي العمودي عالي السرعة
أقصى ارتفاع للنشر 900 مم ؛
أقصى عرض للنشر 500 مم ؛
أقصى عمق حلق النشر هو 580 مم.
إذا تمت إضافة مشبك داخل نطاق طاولة العمل ، فيمكن إجراء القطع المائل.

المعلمات التقنية الرئيسية

تكوين المعدات وخصائصها

يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وقاعدة ، وعجلة منشار ، وجزء نقل ، ومجموعة عجلة توجيه حزام المنشار ، وناقل نفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.

وصف الأجزاء الرئيسية للمنشار الشريطي العموديKT9050-HP
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وعجلة المنشار ، وجزء ناقل الحركة ، ومجموعة عجلات توجيه حزام المنشار ، وناقل النفايات ، والنظام الهيدروليكي ، ونظام التحكم الكهربائي.

جزء عجلة المنشار مصنوع من لوح الألمنيوم الممتد 7075T6 ، بأكسيد صلب.بعد المعالجة ، يتم تصحيحه عن طريق التوازن الديناميكي ، مع الأداء الجيد ، والخصائص الميكانيكية العالية ، ويمكن أن يتحمل السرعة العالية وأحمال الشد العالية.

يتم تشغيل جزء النقل بواسطة محرك تحويل التردد TECO لدفع البكرة النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار بواسطة محول التردد للتحكم في الثورات الناتجة للمحرك ، ويتم عرضها بواسطة العداد الرقمي.

جميع محامل مجموعة حزام المنشار ومحامل الأجزاء الرئيسية مصنوعة من منتجات NSK.

يتم استخدام مفتاح السفر لاكتشاف ما إذا كان التوتر غير طبيعي ، وسوف تتوقف الآلة تلقائيًا إذا كان الخلل غير طبيعي.العجلة السلبية تستخدم الفرامل الكهرومغناطيسية.عند حدوث خلل ما ، يعمل الضغط المستقر على قرص الفرامل للتحكم في دوران عجلة المنشار.

يعتمد الجزء الهيدروليكي على محطة ضخ مستقلة ويتم التحكم فيه بواسطة صمام لولبي مركزي.جميع صمامات الملف اللولبي مصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالخراطيم ، يتم توصيلها جميعًا بأنابيب فولاذية لتقليل فقد الضغط بشكل فعال.

إن آلية النقل لماكينة النشر متوازنة ومصححة بدقة لتقليل الاهتزاز والتأكد من أن حزام المنشار ليس من السهل كسره.
يعتمد الجزء التوجيهي لشريط المنشار بكرات تثبيت ، مجموعة واحدة في الأعلى والأخرى ، البكرات مصنوعة من سبائك الصلب ، وهي أرضية دقيقة بعد معالجة نيترة السطح ، بدقة عالية ومقاومة تآكل جيدة.
تم تصميم أسطوانة القيادة لناقل النفايات بعمود صلب لضمان عدم حدوث كسر أثناء الاستخدام العادي ؛يستخدم محمل الأسطوانة محملًا مختومًا على الوجهين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.

خدمة Hantian
بالنسبة للمنتجات التي تنتجها معدات العقد ، ستتعاون Hantian مع العميل لتحديد واختبار جودة المعدات خلال فترة قبول المعدات.
انشاء مستودع قطع الغيار.
مقدمة الخدمة داخل المصنع
خدمة زيارة العودة المجانية العادية
مشروع تسليم مفتاح كامل (معالجة ، إدارة ، صيانة ، تدريب ، إنتاج)
إنشاء نظام صيانة من ثلاثة مستويات.
خدمة ترقية البرامج المجانية.
اقتراح لخطط البناء الأولية.

حصل على عدد من شهادات براءات الاختراع
