تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | VH0715 | رأى سرعة الحزام: | 500 ～ 2000m / min (تنظيم سرعة تحويل التردد) |
|---|---|---|---|
| المحرك الهيدروليكي: | 0.75 KW (تايوان) | رأى الفرقة موتور: | 11KW تيكو |
| رأى طريقة شد حزام: | الشد الأوتوماتيكي الهيدروليكي | ارتفاع المنشار: | 700 ملم |
| إبراز: | المنشار الشريطي العمودي CNC 700 مم,آلة المنشار الشريطي العمودي 700 مم,المنشار الشريطي العمودي CNC لتوفير الطاقة |
||

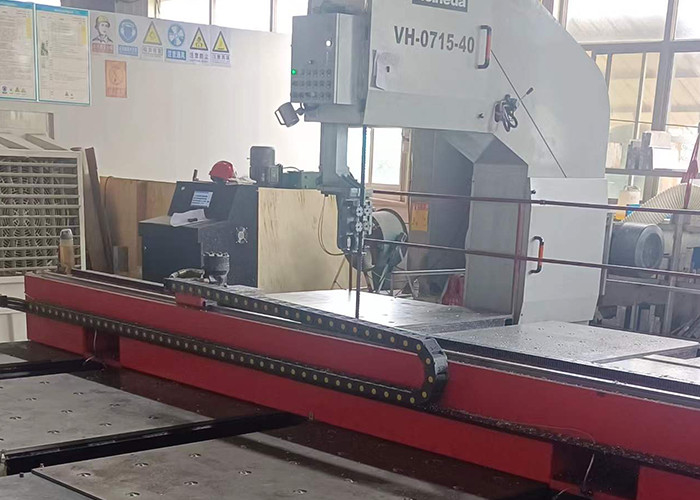

VH0715 آلة المنشار الشريطي العمودي عالية السرعة آلة المنشار الشريطي العمودي
نظرة عامة على المعدات
نموذج:VH0715المنشار الشريطي العمودي عالي السرعة
▲ VH تعني موديل آلة النشر ذات النطاق العمودي لشركة Heineda.
▲ 715 يمثل قدرة النشر لآلة النشر
أقصى ارتفاع للنشر 700 مم ؛
أقصى عرض للنشر 150 مم ؛
أقصى عمق حلق النشر هو 580 مم.
إذا تمت إضافة مشبك داخل نطاق طاولة العمل ، فيمكن إجراء القطع المائل.
المعلمات التقنية الرئيسية
| اسم المشروع | المنشار الشريطي العمودي عالي السرعة VH0715 |
| قدرة النشر | ارتفاع الحلق: 700 مم ، عمق الحلق: 580 مم |
| رأى سرعة الحزام | 500 2000m / min (تنظيم سرعة تحويل التردد) |
| مواصفات حزام المنشار | 34 عرض × 1.1 سماكة × 5560 طول (مم) |
| رأى طريقة شد حزام | الشد الأوتوماتيكي الهيدروليكي |
| رأى دليل طريقة الحزام | لقط الأسطوانة قابل للتعديل ، ظهر دعم فولاذي التنغستن |
| مواصفات المنشار البكرة | القطر 630 ، 7075T651 ، بأكسيد صلب |
| رأى مواصفات القوس | Q235 مجموعة اللحام باللوح الفولاذي ، معالجة تخفيف الضغط ، الآلات الدقيقة ، تزن حوالي 2 طن |
|
رأى الفرقة موتور |
11KW تيكو |
| المحرك الهيدروليكي | 0.75 KW (تايوان) |
| طريقة تبريد حزام المنشار | نظام تبريد رذاذ الزيت بضغط الهواء شبه الجاف |
| قدرة الزيت الهيدروليكي | 50 لترًا (محطة هيدروليكية مستقلة) |
| متطلبات الطاقة | 380V X 3 Phase X 50Hz |
| صندوق التوزيع | صندوق توزيع مستقل (IP55) يقع على جانب الجهاز |
| صندوق التشغيل | تصميم وأمام الماكينة يعمل بأزرار ومقابض تحكم في السرعة |
| رأى العمودي |
≤0.5 مم |
| دقة التسطيح |
≤0.5 مم |
تكوين المعدات وخصائصها
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وقاعدة ، وعجلة منشار ، وجزء نقل ، ومجموعة عجلة توجيه حزام المنشار ، وناقل نفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.
وصف الأجزاء الرئيسية للمنشار الشريطي العموديVH0715
يتكون المنشار الشريطي بشكل أساسي من إطار المنشار ، وعجلة المنشار ، وجزء ناقل الحركة ، ومجموعة عجلات توجيه حزام المنشار ، وناقل النفايات ، والنظام الهيدروليكي ، ونظام التحكم الكهربائي.
جزء عجلة المنشار مصنوع من لوح الألمنيوم الممتد 7075T6 ، بأكسيد صلب.بعد المعالجة ، يتم تصحيحه عن طريق التوازن الديناميكي ، مع الأداء الجيد ، والخصائص الميكانيكية العالية ، ويمكن أن يتحمل السرعة العالية وأحمال الشد العالية.
يتم تشغيل جزء النقل بواسطة محرك تحويل التردد TECO لدفع البكرة النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار بواسطة محول التردد للتحكم في الثورات الناتجة للمحرك ، ويتم عرضها بواسطة العداد الرقمي.
محمل مجموعة عجلة حزام المنشار ومحامل الأجزاء الرئيسية كلها مصنوعة من منتجات NSK.
يتم استخدام مفتاح السفر لاكتشاف ما إذا كان التوتر غير طبيعي ، وسوف تتوقف الماكينة تلقائيًا إذا كان الخلل غير طبيعي.العجلة السلبية تستخدم الفرامل الكهرومغناطيسية.عند حدوث خلل ما ، يعمل الضغط المستقر على قرص الفرامل للتحكم في دوران عجلة المنشار.
يعتمد الجزء الهيدروليكي على محطة ضخ مستقلة ويتم التحكم فيه بواسطة صمام لولبي مركزي.جميع صمامات الملف اللولبي مصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالخراطيم ، يتم توصيلها جميعًا بأنابيب فولاذية لتقليل فقد الضغط بشكل فعال.
إن آلية النقل لماكينة النشر متوازنة ومصححة بدقة لتقليل الاهتزاز والتأكد من أن حزام المنشار ليس من السهل كسره.
يعتمد الجزء التوجيهي لشريط المنشار بكرات تثبيت ، مجموعة واحدة في الأعلى والأخرى ، البكرات مصنوعة من سبائك الصلب ، وهي أرضية دقيقة بعد معالجة نيترة السطح ، بدقة عالية ومقاومة تآكل جيدة.
تم تصميم أسطوانة القيادة لناقل النفايات بعمود صلب لضمان عدم حدوث كسر أثناء الاستخدام العادي ؛يستخدم محمل الأسطوانة محملًا مختومًا على الوجهين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.
خدمة Heineda
بالنسبة للمنتجات التي تنتجها معدات العقد ، ستتعاون Hantian مع العميل لتحديد واختبار جودة المعدات خلال فترة قبول المعدات.
انشاء مستودع قطع الغيار.
مقدمة الخدمة داخل المصنع
خدمة زيارة العودة المجانية العادية
مشروع تسليم مفتاح كامل (معالجة ، إدارة ، صيانة ، تدريب ، إنتاج)
إنشاء نظام صيانة من ثلاثة مستويات.
خدمة ترقية البرامج المجانية.
اقتراح لخطط البناء الأولية.
حصل على عدد من شهادات براءات الاختراع
