تفاصيل المنتج:
شروط الدفع والشحن:
|
| المشي محرك العاكس: | 1.5 كيلو واط | محرك تغذية أوتوماتيكي: | AC 3kw |
|---|---|---|---|
| الجهد: | 380 فولت / 50 هرتز | قطر المنشار ستراست: | Ø460 ملم |
| سرعة المنشار الرئيسية: | 4000 ص / دقيقة | السرعة المتقدمة: | سريع 9 م / دقيقة |
| الاسم المستعار: | آلة قطع الألومنيوم الشخصي | مدى التطبيق:: | قطع الألومنيوم |
| إبراز: | المنشارات ذات اللوحات الحاسوبية القابلة للتعديل بالارتفاع,آلة شفرة لوحة CNC البلاستيكية,آلة شفرة لوحة CNC قابلة للتعديل في الارتفاع,plastic cnc panel saw machine,height adjustable cnc panel saw machine |
||

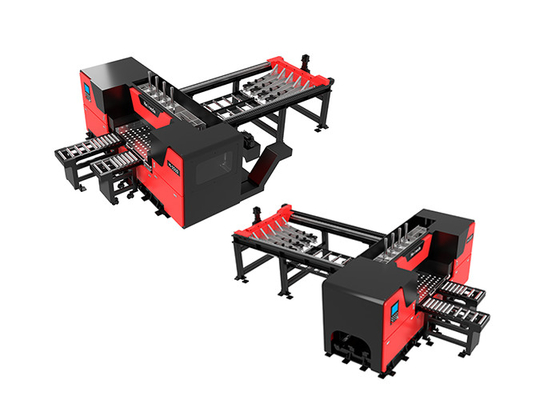

HL-12BNC لوحة بلاستيكية رأت آلة رأت شفرة ارتفاع قابل للتعديل
الوصف
الأسماء المستعارة: آلة قطع ملفات الألومنيوم، آلة قطع ملفات الألومنيوم التلقائية، آلة قطع ملفات الألومنيوم، آلة قطع سبائك الألومنيوم
نطاق التطبيق: قطع ملفات تعريف الألومنيوم، وقطع المواد الألومنيوم، وقطع الأبواب والنوافذ، وقطع ملفات تعريف الألومنيوم من سبيكة الألومنيوم،حفر الكهرباء الشمسية الضوئيةقطع مكونات الألومنيوم للطاقة الشمسية
النموذج: آلة HL-12BNC الكمبيوتر لقطع ألواح الألومنيوم
▲ HL يمثل نموذج آلة شفرة ألومنيوم في Heineda.
▲ 12 يمثل حجم آلة شفرة لوح الألومنيوم، 12 يمكن شفرة 3800 مم.
▲ BNC تمثل هذه آلة شق لوحات الألومنيوم للنموذج التلقائي بالكامل.
المواصفات التقنية والمعايير
| النموذج | HL-12BNC | |
| طول القطع | 3800ملم | |
| قدرة القطع | عرض المحاصيل | 3800ملم |
| الحد الأقصى لارتفاع القطع | 120ملم | |
| الحد الأقصى لارتفاع شفرة المنشار | 125ملم | |
| محرك المنشار الرئيسي | 15 كيلوواط | |
| طحن | محرك العاكس المشي | 1.5كيلوواط |
| سرعة التقدم | بسرعة 9 م / دقيقة | |
| السرعة الخلفية | بسرعة 17 م / دقيقه | |
| محرك تغذية آلي | التيار المتردد 3 كيلوواط | |
| ضغط الهواء | ≥5.0 كجم / سم2 | |
| غرفة العمل من ارتفاع الأرض | 1130 ملم | |
| شكل آلة الجهاز (الطول × العرض × الارتفاع) | 7100 × 7700 × 1980 | |
| الجهد | 380 فولت / 50 هرتز | |
الخصائص الميكانيكية
▲ شاشة تشغيل باللمس:
1-شاشة تشغيل لمس 10 بوصة.
2بدلاً من ذلك ، يمكن تعيين مجموعات متعددة من مقاعد العمل ، وهو أمر مريح للتسليم.
3إدخال الدليل
4وظيفة الكشف الذاتي عن الخطأ
▲ مقعد مقاطع العمل:
1يتكون سكة الحديقة الجانبية للشريط العمل من حزمة الصلبويتم تصفية المعدات و محرك الطوف مع معدات و محرك صف الأسنان أثناء تصفية حديد الكروم الصلب والجانب الآخرمع الحد من درجة الدقة و 2 كيلوواط يوميا محرك الخدمة وتحديد الموقع القيادة السريعة، والسرعة القصوى تصل إلى 6 أمتار في الدقيقة.
▲ هيكل شعاع الضغط:
1. تبني هيكل حزمة الضغط المتكاملة، شريط التروس والأسطوانة مطابقة، ودفع بشكل موحد حزمة التدحرج، ويتم توزيع الضغط بشكل موحد على جانبي خط الوسط قطع،ويتم تثبيت الشريط في الجزء السفلي من حزمة الضغط لتجنب الصحافة، اضغط على سطح العمل المتضرر، وضمان جودة القطع الدقة.
▲ المنشار:
1. تبني السكك الحديدية الموازية الخطية العليا والسفلية ، وتقليل فعالة من التداخل في حركة المنشار ، وتعزيز سلاسة الحركة الضخمة ،وتقليل فعالة من هز التحول من الحركة لتحقيق أفضل دقة خط القطع.
2محرك المنشار الرئيسي 20HP (15 كيلوواط) ، تستخدم الدراجة الهوائية العملاقة 2HP (1.5 كيلوواط) محرك تردد متغير مع خفض السرعة ودفع صف الأسنان الدقة، المنشار الرئيسي مع أسطوانة الزيت،لذا المنشار أقوى، وتجنب القيادة السلسلة التقليدية الشاحنة رأس، ضغط، الخ التي تنتجها.
3يمكن أن تبدأ في تقطيع من إعدادات تحرير عرض البرنامج.
4يتم وضع مفصل خزان مربع تحت المنشار ، وهناك جانبين من الفيلم لتغطية بعضها البعض ، وتمتد إلى نهاية القطع ،لضمان حاوية الغبار تصل إلى أعلى تأثير جمع الغبار.
5. يقطع ضربة الشفرة تصل إلى 6 أمتار في الدقيقة الواحدة، وتصل الظهر إلى 7 أمتار في الدقيقة الواحدة، ولا يتم ضبط ارتفاع العمل بواسطة مقبض اللوحة،ويمكن تغيير سرعة القطع في وقت القطعيمكن للمستخدمين تعديل متطلبات تفضيلاتهم مختلفة عن طبيعتهم الخاصة.
▲ الطاولة الرئيسية:
ورقة العمل الرئيسية هي أيضا طاولة عائمة. يتم ترتيب طبل الهواء النحاس على لوحة من التلوين الكولويدي الكروم. عندما يتم تعزيز المتانة،كما تحسن كفاءة عمل العمال.
▲ مخالب متقاطعة:
1عدد مقاطع العمل التكوين القياسي: 12 مقاطع دعم.
2يتم تجهيز كل جام مع أسطوانة مع طريقة رافعة، وعندما يتم سحب الكائن العامل، فمن الممكن ضمان أن المواد العاملة لا تعقد ورقة.
▲ مقاومة للغبار
تستخدم القطع المقاومة للغبار الشرائح البلاستيكية الشفافة التي يمكن أن تمنع بشكل فعال تفريغ الغبار ويمكن أن تحقق حماية السلامة.
▲ تكوين صندوق التحكم الإلكتروني:
1جميع القطع الإلكترونية يتم شراؤها من تايوان
2محرك الخدمة و محرك الخدمة من شركة باناسونيك اليابانية
3المحول هو تايوانية Waritatten الإنجليزية.
4لا تحتاج القطع الإلكترونية إلى نظام تبريد على الإطلاق، وبالنسبة للقطع الإلكترونية الشائعة، يمكن شراء استبدال في السوق دون القلق من غزو الغبار، طالما يتم تنظيفها بانتظام.
▲ مصدر الطاقة:
1مصدر الكهرباء هو مصدر ثلاثي المراحل للصناعة، مع فولتاج 380V / 50Hz.
▲ إمدادات ضغط الهواء:
1استخدم ضغط الهواء إلى 5 ~ 6 كجم / سم
متسخة
1يوفر المورد نظام التزامن المكشوف ويتم تثبيته في وقت واحد في المكان مع آلة الشحن لضمان الشرائح.
2▲ المعدات القياسية:
1شفرة المنشار: شفرة المنشار الكربيدية (الصفيحة الألومنيومية الخاصة).
2شريط عمل: 12
3المواد الخام العائمة: 1520mm x 500mm x 3.
4صندوق الأدوات يحتوي على مجموعة الأدوات 1
5محرك المنشار الرئيسي مُرتب في الآلة.
قطع الغيار
| رقم التسلسل | الاسم | المواصفات | عدد القطع | ملاحظة |
| 1 | المفتاح الهكساجوني (داخل) | مجموعة واحدة | ||
| 2 | مفك (كلمة + صليب) | مجموعة واحدة | ||
| 3 | مفتاح مفتوح | 17-19 19-22 | 2 | |
| 4 | مفاتيح قابلة للتعديل | 250 ملم | 1 | |
| 5 | المسمار الأرضي والبطاقة | مجموعة واحدة | ||
| 6 | فيوز | 10 | ||
| 7 | الزبدة | 1 | ||
| 8 | شريط قياس | 5 م | 1 | |
| 9 | مسدس الزبدة | 100 سي سي | 1 | |
| 10 | دليل المستخدم | 1 | ||
| 11 | شفرة المنشار | 460 * 38 * 4.0 * 60T | 1 |
احتلال الطابق
HL-12BNC الميكانيكية القائمة الخسارة الجزئية السهلة والمواد الاستهلاكية
| رقم التسلسل | اسم المنتج | المواصفات / الطراز | الأصل | الوحدة | كمية | ملاحظة | |||||
| 1 | عدة أوتار | PL1574 | الإنتاج المحلي | 根 | 1 | ||||||
| 2 | (بينار) | IA-19 (كرة الفولاذ المقاوم للصدأ) | الإنتاج المحلي | 个 | 192 | ||||||
| 3 | شفرة المنشار | Ø460 * Ø38.0 * 4.0، 60 أسنان | الإنتاج المحلي | 片 | 1 | ||||||
| 4 | أسطوانة الهروب | دو63 * 50 | استيراد | فقط | 12 | ||||||
| 5 | البرميل المقاوم للغبار | SDA32 * 75 | استيراد | فقط | 2 | ||||||
| 6 | أسطوانة غطاء الضغط | Du80 * 150 | استيراد | فقط | 2 | ||||||
| 7 | الاسطوانة العائمة المساعدة | Jg63 * 10 | استيراد | فقط | 24 | ||||||
| 8 | محامل العجلة | 6209zz | استيراد | فقط | 3 | ||||||
| 9 | محامل تغذية عجلات المشي | 62/22 | استيراد | فقط | 3 | ||||||
| 10 | محامل عجلة الدليل الجانبي | 6002 | استيراد | فقط | 3 | ||||||
| 11 | زيت هيدروليكي | 46 # زيت هيدروليكي مضاد للطحن | الإنتاج المحلي | (ل) | 40 | ||||||
| 12 | سائل التبريد | زيت التشحيم الصغير | استيراد | غالون | 1 | ||||||
HL-12BNC جزء مُتحكم به إلكترونياً من قائمة الخسائر السهلة والمواد الاستهلاكية
| رقم التسلسل | الاسم | الوحدة | كمية | النموذج | العلامة التجارية | ||||||||
| 1 | عاكس | سي بي اس | 1 | CHF100A 18.5 كيلوواط | InVt | ||||||||
| 2 | كاشف حركة | سي بي اس | 1 | CD33-250N (P) -422 | أوبتكس | ||||||||
| 3 | محول التحكم | سي بي اس | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | كينت | ||||||||
| 4 | التبديل في مصدر الطاقة | سي بي اس | 1 | S-200-24 8.3A | مينغ وي | ||||||||
| 5 | التبديل في مصدر الطاقة | سي بي اس | 1 | NES-15-5 3A | مينغ وي | ||||||||
| 6 | فيوز | سي بي اس | 1 | FUSE-6A | صندوق التأمين | ||||||||
| 7 | مصدر الإرسال المتوسط | سي بي اس | 15 | RXZE1M2C | شنايدر | ||||||||
| 8 | رله متوسطة | سي بي اس | 15 | RXM2CB2BD | شنايدر | ||||||||
| 9 | رلاي الإفراط في الحرارة | سي بي اس | 1 | LRD07C 1.6 ~ 2.5A | شنايدر | ||||||||
| 10 | رلاي الإفراط في الحرارة | سي بي اس | 1 | LRD12C 5.5 ~ 8A | شنايدر | ||||||||
| 11 | موصلات الكترونية مغناطيسية | سي بي اس | 1 | LC1D40M7C AC220V | شنايدر | ||||||||
| 12 | موصلات الكترونية مغناطيسية | سي بي اس | 1 | LC1D18M7C AC220V | شنايدر | ||||||||
| 13 | موصلات الكترونية مغناطيسية | سي بي اس | 2 | LC1D09M7C AV220V | شنايدر | ||||||||
| 14 | مقطع التيار الكهربائي | سي بي اس | 1 | EZD100E3100N | شنايدر | ||||||||
| 15 | مفتاح القرب | سي بي اس | 12 | PM12-04N | فوتك | ||||||||
| 16 | قفل مفتاح الطاقة | سي بي اس | 1 | XB-BG21C | شنايدر | ||||||||
| 17 | مؤشر الطاقة | سي بي اس | 1 | XB2 BVM1C AC220V | شنايدر | ||||||||
| 18 | زر تشغيل مع الضوء | سي بي اس | 1 | XB2 BW33B1C (الأخضر) DC24V | شنايدر | ||||||||
| 19 | الزر الصفراء المسطحة | سي بي اس | 1 | XB2-BA51C (1NO) | شنايدر | ||||||||
| 20 | زر الطوارئ | سي بي اس | 2 | XB2BS542C (1NC) | شنايدر | ||||||||
| 21 | مقياس سرعة الشرب | سي بي اس | 1 | المكسيك | البورنز | ||||||||
| 22 | اللمعان المذاب | سي بي اس | 2 | SZL-803/150 | المحوري | ||||||||
