تفاصيل المنتج:
شروط الدفع والشحن:
|
| النموذج: | هل - 6 بي ان سي | طول القطع: | 2600 مم |
|---|---|---|---|
| المحرك المنشار الرئيسي: | 15 كيلو واط | السرعة المتقدمة: | سريع 9 م / دقيقة |
| محرك تغذية أوتوماتيكي: | AC 2KW | ||
| إبراز: | المنشار الآلي الضيق,المنشار الآلي للصفائح الألومنيوم,آلة شفرة CNC ضيقة,aluminum plate sawing automatic saw,narrow cnc panel saw machine |
||

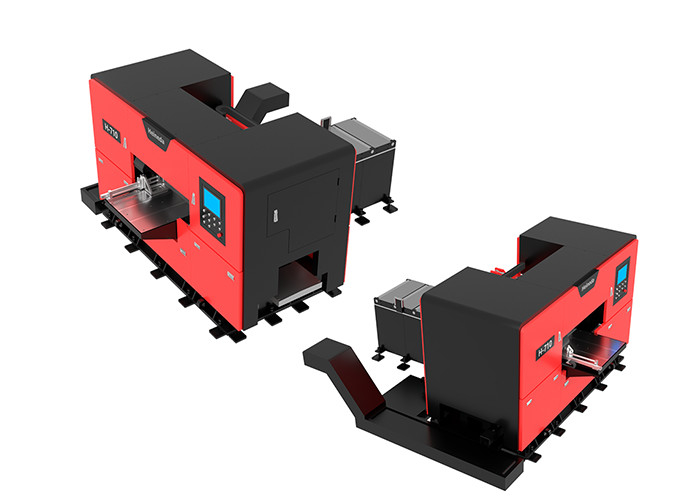

آلة نشر ألواح الألمنيوم الأوتوماتيكية HL - 6BNC بمنشار ضيق
وصف
1. ملخص أداة الآلة
اسم الجهاز: آلة نشر ألواح الألمنيوم الأوتوماتيكية
الموديل: HL-6BNC ماكينة منشار ألواح الألمنيوم الأوتوماتيكية
▲ HL يمثل نموذج آلة نشر ألواح الألمنيوم في Heineda.
▲ 6 يمثل حجم آلة قطع منشار الألمنيوم ، 6 يمكن قطعها 1600 مم.
▲ B يمثل رأس هذا النموذج.
▲ NC تمثل هذه الوحدة عبارة عن نموذج آلي بالكامل.
تُستخدم قطعة المنشار في الماكينة كشفرة منشار دائري ، تتميز بكفاءة نشر عالية ، وسرعة عالية ، وتوفير الطاقة ، ومنشار ، وضيقة ، وما إلى ذلك. المنشار الرئيسي للوحة الألومنيوم في نطاق سمك مناسب بشكل خاص لمختلف أنواع الألومنيوم. لوحات لوحة ، ومنشار جنيني مصبوب.يقطع.
هذا الجهاز مناسب أيضًا لنشر اللوح النحاسي ، واللوح المركب ، واللوح البلاستيكي ، إلخ.
(1) تتكون هذه الآلة من المكونات الرئيسية التالية
أ.الجسم الرئيسي للمعدات ج. نظام العقص العام. النظام الكهربائي
ب.منضدة د.جهاز التغذية الأوتوماتيكي F. نظام التبريد
(2).هيكل المكون الرئيسي وغيرها
أ.الجسم الرئيسي للمعدات
يتكون الجسم الرئيسي للمعدة من أربعة أجزاء: الإطار الرئيسي ، وآلية الرفع ، وآلية تحريك الرأس ، وآلية تثبيت شفرة المنشار.
(أستضيف
يعتمد الإطار الرئيسي عملية اللحام ، والتي يتم لحامها بعد التلدين ، ويتم تشكيل سطح السطح الرئيسي بحيث يكون سطحه مسطحًا.
(الثاني) يمكن رفعه
تم تصميم رأس رفع الرأس مع سكة انزلاقية مزدوجة متوازية ، ورأس رفع سلس للنظام الهيدروليكي لتلبية احتياجات النشر ذات السماكات المختلفة.
(ثالثا) آلية رأس الآلة
محرك فلكسوغرافي مدفوع بآلية نقل الرأس ، ومحرك رف التروس ، ويجمع بين تصميم سكة الانزلاق المزدوج الأيسر والأيمن ، ويقلل بشكل فعال من القصور الذاتي المتحرك للرأس ، ويحسن نعومة الحركة الضخمة ، ويقلل بشكل فعال اهتزاز التحول من الحركة أفضل قطع الدقة على التوالي.يمكن أن تصل السرعة القصوى للرحلة إلى 9 م / دقيقة ، ويمكن أن يصل التراجع إلى 17 م / دقيقة.
(IV) آلية لقط شفرة المنشار
يتم استخدام الشفة المزدوجة جنبًا إلى جنب مع الجوز ، ويتم شد الجوز لإحكام الجوز ، وقفل شفرة المنشار ، وهي مريحة وسريعة.
ب.مقعد العمل
تم تصميم طاولة العمل لتتناسب مع إطار العمل المضيف ، بحيث يسهل على المشغل تحريك الورقة ، وحفظ الأوراق.
نظام العقص الشامل
مع ضغط الدراجة ، يتم تشغيل شكل الغطاء الكهربائي الانضغاطي الكلي ، ويتم وضع ضغط الهواء على المكبس العلوي ، ويتم وضع مادة صفائح الألمنيوم على المنضدة ، مع ضمان العقص ، وربط الصفيحة الصغيرة ، وأخذ الصفيحة الصغيرة.
د.جهاز التغذية الأوتوماتيكي
يتم استخدام جهاز التغذية الأوتوماتيكي ، والتغذية دقيقة ومريحة.إذا رأيت ورقة كبيرة الحجم ، طالما كانت البيانات المقابلة لإدخال شاشة اللمس ، فليس من الضروري قطع منشار السكين بواسطة المشغل.
ه.نظام كهربائي
تم تصميم النظام الكهربائي بمفتاح صندوق طاقة مستقل ، ومصدر الطاقة هو مصدر كهربائي صناعي مشترك ثلاثي الطور ، والجهد 380 فولت.أزرار مستقلة في الصندوق الكهربائي ، سهلة الفهم.عند القص ، ما عليك سوى وضع المادة على سطح المكتب والمفتاح لبدء مفتاح الزر.بعد تنشيط مفتاح الزر ، يتم الضغط على غطاء الضغط لأسفل ، ويحرك محرك المنشار الرئيسي دورانًا عالي السرعة لشفرة المنشار ، وتكون شفرة المنشار تلقائيًا في المنبع ، وبعد موضع السفر ، يتم قطع الرأس في المادة.عندما تنتهي عملية مادة القطع بأكملها ، يتوقف محرك المنشار الرئيسي ، وتنخفض شفرة المنشار تلقائيًا إلى الأسفل ، ويعود الرأس تلقائيًا إلى النقطة الثابتة التي حددتها محطة العمل المقابلة.
F.نظام التبريد
إنها تستخدم زيت قطع نباتي ، موفر للطاقة وصديق للبيئة ، زيت قسري عن طريق نظام التبريد ، وتبريد ضباب الزيت ، وتأثير التبريد.
2. المواصفات والمعايير التقنية الرئيسية
المواصفات الفنية والمعلمات
| نموذج | HL-6BNC | |
| طول القطع | 2600 مم | |
| قدرة النشر | عرض المحاصيل | 1600 ملم |
| أقصى ارتفاع للقطع | 120 ملم | |
| أقصى ارتفاع مكشوف لشفرة المنشار | 125 ملم | |
| المحرك المنشار الرئيسي | 15 كيلو واط | |
| نشر | المشي محرك العاكس | 1.5 كيلو واط |
| السرعة المتقدمة | سريع 9 م / دقيقة | |
| السرعة الخلفية | سرعة 17 م / دقيقة | |
| محرك تغذية أوتوماتيكي | AC 2KW | |
| ضغط جوي | ≥5.0 كجم / سم2 | |
| غرفة عمل من ارتفاع الأرض | 1130 ملم | |
| شكل أداة الآلة (الطول × العرض × الارتفاع) | 4700 مم × 5890 مم × 1970 مم | |
| الجهد االكهربى | 380 فولت / 50 هرتز | |
التعليمات
س: هل أنت مصنع؟
ج: نعم ، لدينا مصنع خاص بنا ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.
إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
