| النموذج: | VH600 | مواصفات شريط المنشار: | 34 عرض × 1.1 سمك × 5560 طول (ملم) |
|---|---|---|---|
| رأى سرعة الحزام: | 500~2000m/min (ضبط سرعة تحويل التردد) | قدرة النشر: | ارتفاع الحلق: 400 مم ، عمق الحلق: 580 مم |
| المحرك الهيدروليكي: | 0.75 KW (تايوان) | الميزة: | جودة موثوقة وسهلة الاستخدام |
| إبراز: | محرك هيدروليكي وحدة رأسية لقطع الشرائط,آلة شفرة الشريط الرأسي عالية السرعة,شفرة الشريط العمودية,high speed vertical band saw machine,heineda vh600 vertical band saw |
||
VH600 عالية السرعة الشريط العمودي رأس آلة صغيرة رأس عمودي قطع آلة
لمحة عامة عن المعدات
ستة مزايا لضمان استقرار المنتج
1تصميم المنتج
2فريق البحث والتطوير
3. التصنيع
4اختبار الأداء
5التفتيش الذاتي للمصنع
6خدمة ما بعد البيع
النموذج: VH600 المنشار الشريط العمودي عالي السرعة
▲ VH هي اختصار لجهاز شق الشريط العمودي لشركة Heineda.
▲ 600 يمثل قدرة القطع من آلة القطع
الحد الأقصى لارتفاع المنشار Φ400mm.
الحد الأقصى لعرض المنشار 600 ملم
الحد الأقصى لعمق الحنجرة هو 580 ملم.
إذا تمت إضافة مشبك داخل نطاق منصة العمل ، يمكن إجراء قطع قطري.
تصميمات المعدات
المعلمات التقنية الرئيسية
| اسم المشروع | VH600 المنشار الشريط العمودي عالي السرعة |
| قدرة القطع | ارتفاع الحلق: 400 ملم، عمق الحلق: 580 ملم |
| سرعة حزام المنشار | 500~2000m/min (ضبط سرعة تحويل التردد) |
| مواصفات شريط المنشار | 34 عرض × 1.1 سمك × 5560 طول (ملم) |
| طريقة تشديد حزام المنشار | الهيدروليكية التوتر التلقائي |
| طريق توجيه حزام المنشار | مشبك عجلات قابل للتعديل، دعم فولفستين من الفولفستين |
| مواصفات المراوح | قطر 630، 7075T651، صلبة الملوحة |
| مواصفات قوس المنشار | Q235 لحام صفائح الصلب المجموعة، معالجة تخفيف الإجهاد، معالجة دقة، يزن حوالي 2 طن |
|
محرك الشريط المنشار |
11KW TECO |
| محرك هيدروليكي | 0.75 كيلوواط (تايوان) |
| طريقة تبريد حزام المنشار | نظام تبريد ضغط الهواء شبه الجاف للضباب النفطي |
| قدرة الزيت الهيدروليكي | 50L (محطة هيدروليكية مستقلة) |
| متطلبات الطاقة | 380 فولت × 3 مراحل × 50 هرتز |
| صندوق التوزيع | صندوق توزيع مستقل (IP55) ، يقع على جانب الجهاز |

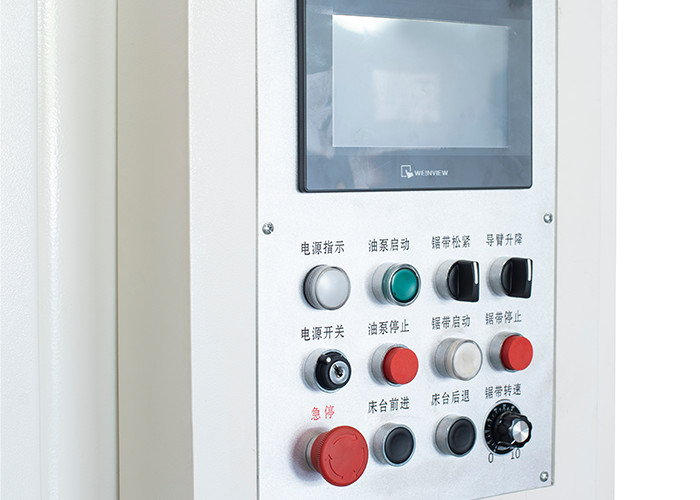

| صندوق التشغيل | تصميم والجهاز الأمامي للجهاز، يعمل بأزرار وأزرار تحكم السرعة |
| عمودية المنشار |
≤0.5 ملم |
| دقة مسطحة |
≤0.5 ملم |
تكوين المعدات وخصائصها
ويتكون المنشار الشريطي بشكل رئيسي من إطار المنشار ، وقاعدة ، وعجلة المنشار ، وجزء نقل ، ومجموعة عجلات توجيه حزام المنشار ، ونقل النفايات ، ونظام هيدروليكي ، ونظام التحكم الكهربائي.
وصف الأجزاء الرئيسية من المنشار الرأسي VH600
ويتكون المنشار الشريطي بشكل رئيسي من إطار المنشار ، و عجلة المنشار ، و جزء نقل ، ومجموعة عجلات توجيه حزام المنشار ، ونقل النفايات ، ونظام هيدروليكي ، ونظام تحكم كهربائي.
جزء عجلة المنشار مصنوع من 7075T6 صفيحة الألومنيوم الممتدة، صلبة المزودة بالأنوديز. بعد المعالجة يتم تصحيحها عن طريق التوازن الديناميكي، مع أداء جيد، خصائص ميكانيكية عالية،ويمكن أن تتحمل السرعة العالية والحملات الشد العالية.
يتم تشغيل الجزء التنفيذي بواسطة محرك تحويل التردد TECO لدفع البولية النشطة للدوران ، وبالتالي دفع حزام المنشار للعمل بسرعة عالية.يتم ضبط سرعة حزام المنشار من قبل محول التردد للسيطرة على الدورات الخروج من المحرك، ويتم عرضها بواسطة العداد الرقمي.
محامل عجلات حزام المنشار ومحامل الأجزاء الرئيسية كلها مصنوعة من منتجات NSK.
يتم استخدام مفتاح السفر للكشف عما إذا كان التوتر غير طبيعي ، وستتوقف الآلة تلقائيًا إذا كان الشذوذ غير طبيعي. تستخدم العجلة السلبية الفرامل الكهرومغناطيسية.عندما يحدث أي شيء غير طبيعي، الضغط المستقر يعمل على قرص الفرامل لتحكم دوران عجلة المنشار.
يتبنى الجزء الهيدروليكي محطة مضخة مستقلة ويتم التحكم بها بواسطة صمام الكهربائي المركزي. جميع صمامات الكهرباء المصنوعة من منتجات تايوان.باستثناء الأجزاء التي يجب توصيلها بالأنابيب، جميعها متصلة بأنابيب الفولاذ لتقليل خسارة الضغط بشكل فعال.
آلية نقل آلة المنشار متوازنة بدقة وتصحيح لتقليل الاهتزاز وضمان أن حزام المنشار ليس سهلا للكسر.
الجزء الرائد من شريط المنشار يعتمد أدوات التشغيل ، مجموعة واحدة في الجزء العلوي والآخر ، يتم تصنيع الأدوات من الفولاذ المسبوق ، ويتم طحنها بدقة بعد معالجة سطح نترات ،مع دقة عالية ومقاومة جيدة للارتداء.
يتم تصميم عجلة القيادة في ناقل النفايات بمحور صلب لضمان عدم الكسر أثناء الاستخدام العادي.تحتوي محملات الأدوات على محملات مغلقة من جانبيين لتجنب دخول رقائق الألومنيوم وتحسين عمر الخدمة.
خدمة هاينيدا
بالنسبة للمنتجات التي تنتجها معدات العقد ، ستتعاون Hantian مع العميل لتحديد واختبار جودة المعدات خلال فترة قبول المعدات.
إنشاء مستودع قطع الغيار
إدخال الخدمة داخل المصنع
خدمة الزيارة المجانية المنتظمة
المشروع الكامل (العملية والإدارة والصيانة والتدريب والإنتاج)
أنشئ نظام صيانة من ثلاثة مستويات
خدمة تحديث البرمجيات المجانية
اقتراح لخطط البناء الأولية.
الأسئلة الشائعة
هل أنتِ مصنعة ؟
ج: نعم ، لدينا مصنع خاص بنا ونعد بالبيع المباشر بسعر تنافسي. مرحبا بزيارة مصنعنا في أي وقت.
س: هل يمكنني الحصول على آلة حسب متطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل OEM و ODM.
س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلة، هل من السهل تشغيلها؟
ج: هناك فيديو دليل الذي يظهر كيفية استخدام الجهاز وكتاب التعليمات الإنجليزية إرسالها لك مع الجهاز. إذا كان هناك لا يزال لديك أي سؤال،سوف نقدم لك دليل مهني مجاني حتى تتمكن من استخدام الجهاز بشكل جيد.
إذا لم تجد الآلة التي تحتاجها، فلا تتردد في الاتصال بنا أيضاً. سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
