تفاصيل المنتج:
شروط الدفع والشحن:
|
| العلامة التجارية الآلة: | هايندا | سعة قطع: | 400 ملم |
|---|---|---|---|
| القدرة على النشر: | العرض 400 ملم، الارتفاع 400 ملم | دقة: | ± 0.1 ملم |
| التوافق المادي: | مناسبة لقطع الفولاذ والألومنيوم والمعادن الأخرى |

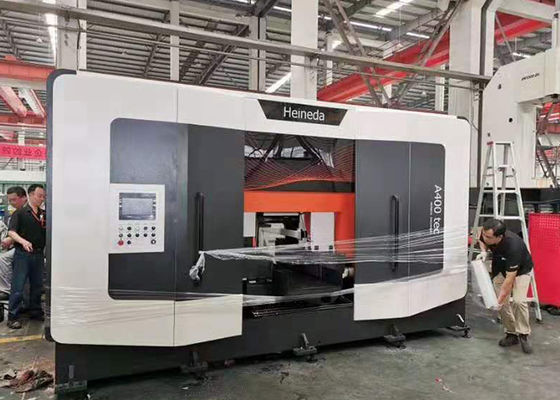

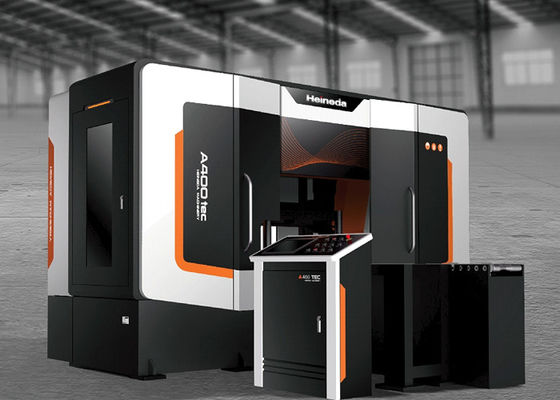

منشار شريطي أفقي عالي السرعة بالكامل أوتوماتيكي، مصمم خصيصًا لنشر سبائك الألومنيوم وسبائك الألومنيوم (1XXX-7XXX) والقضبان المستديرة المعدنية غير الحديدية الأخرى. مناسب لمعالجة المواد بكميات كبيرة في صناعات الطيران والسيارات والقوالب والبثق.
يتميز هذا الطراز بوظائف التغذية التلقائية وتحديد الطول والنشر، مما يحقق أداء نشر مستقرًا وعالي السرعة في بيئات الإنتاج المستمر، مما يجعله مناسبًا بشكل خاص للمؤسسات ذات الإنتاج واسع النطاق.
|
الفئة
|
المعلمة
|
البيانات الفنية
|
|
مواصفات المواد
|
نوع السبيكة
|
الألومنيوم وسبائك الألومنيوم (1XXX-7XXX)
|
|
مواصفات المنتج
|
قطر القضيب
|
80-430 مم
|
|
طول المنتج
|
طول المنتج
|
5 مم - 700 مم
|
|
بيانات الأداء
|
قدرة القطع
|
430 مم
|
|
|
سرعة الناقل
|
500-2500 م/دقيقة
|
|
|
معدل تغذية القطع
|
100-1000 مم/دقيقة (قابل للتعديل)
|
|
|
دقة الطول
|
±0.3 مم
|
أبعاد المعدات والمساحة المطلوبة
وحدة القطع الرئيسية: طول الجسم الرئيسي حوالي 4.5 متر، العرض حوالي 2.5 متر (يخضع لرسم الأساس).
مساحة التركيب: يجب تخصيص مساحة تشغيل وصيانة لا تقل عن 1.0 متر حول المعدات للفحص والتنظيف والمرور الآمن.
الأبعاد المذكورة أعلاه هي لتقييم مساحة المصنع فقط؛ ستستند أبعاد التركيب النهائية إلى رسم تخطيط الأساس الذي أكدته الطرفان.
|
البند
|
الوصف
|
|
آلة القطع الرئيسية
|
قدرة قطع 400 مم، تغذية تلقائية، حجم ثابت، ونظام قطع متكامل.
|
|
النظام الهيدروليكي
|
توفر المحطة الهيدروليكية المستقلة الطاقة لآلية شد الحزام والمكونات الهيدروليكية.
|
|
نظام تبريد وتشحيم الحزام
|
يستخدم نظام تبريد بالهواء الجاف لتبريد وتشحيم منطقة تلامس الحزام.
|
|
نظام التحكم الكهربائي والأوتوماتيكي
|
يتكون من وحدة تحكم منطقية قابلة للبرمجة (PLC)، وخزانة تحكم، وواجهة بين الإنسان والآلة للتحكم في المعدات وعرض الحالة.
|
|
نظام جمع الرقائق
|
يستخدم نظام جمع هوائي لجمع رقائق المعدن المتولدة أثناء عملية القطع.
|
عملية التشغيل هي كما يلي:
- مرحلة التغذية: يتم تغذية المواد الخام يدويًا إلى منطقة ناقل الأسطوانة. يقوم جهاز التثبيت الجانبي بتثبيت المادة تلقائيًا ودفعها نحو منطقة القطع.
- قطع الرأس: يتم قياس طول الرأس يدويًا وقطعه. بعد القطع، يتم إزالة الرأس، وتبدأ عملية القطع الأوتوماتيكية للمنتج النهائي.
- مرحلة التموضع: تقوم آلية تحديد الطول بدفع قطعة العمل إلى موضع الطول المحدد، ويكمل نظام المؤازرة التموضع الدقيق.
- مرحلة التثبيت: تعمل أجهزة التثبيت قبل وبعد القطع في وقت واحد لتثبيت قطعة العمل بثبات.
- مرحلة القطع: ينزل إطار المنشار بسرعة التغذية المحددة، ويعمل المنشار الشريطي بسرعة عالية لإكمال القطع.
- مرحلة التراجع: يتراجع مشبك ما قبل القطع قليلاً، ويرتفع إطار المنشار للعودة إلى موضعه الأصلي، ويستمر نظام تبريد شريط المنشار في رش الضباب لتبريد المادة.
- مرحلة التفريغ: يتم التعامل مع المنتجات النهائية والنفايات يدويًا للعمليات اللاحقة.
- مرحلة الدورة: يحدد النظام تلقائيًا عدد القطع وطول المادة المتبقية، ويستمر إلى الدورة التالية.
يعمل المنتج النهائي بشكل مستمر وتلقائي أثناء عملية النشر، ولا يتطلب أي تدخل يدوي.
لماذا تختارنا؟
مقدمة المنتج
الخدمة الفنية والضمان
- يقدم البائع دعمًا فنيًا مدى الحياة للمعدات المتعاقد عليها.
- فترة ضمان المنتج هي 12 شهرًا من تاريخ القبول والتسليم.
- خلال فترة الضمان، إذا تم العثور على أي مشاكل جودة (تحتاج الأطر الزمنية المحددة للمناطق خارج الصين القارية إلى التفاوض): استجابة في غضون 24 ساعة، إرسال موظفين إلى الموقع في غضون 48 ساعة؛ لن يغادر موظفو الخدمة الموقع حتى يتم حل العطل؛ سيتم حل أعطال المعدات في غضون 7 أيام من الوصول.
- خارج فترة الضمان، يوفر البائع قطع الغيار والدعم الفني على أساس طويل الأجل، ويزود الأجزاء الاستهلاكية بسعر التكلفة.
