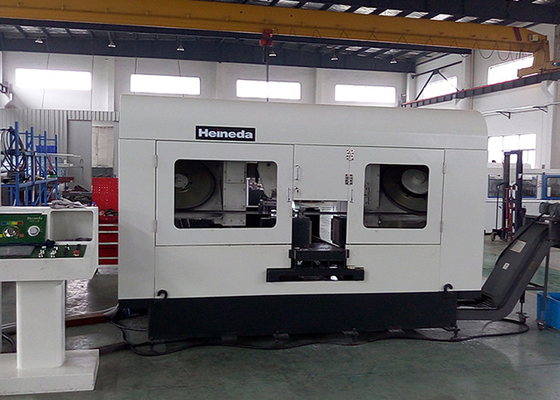

سبائك الألومنيوم جولة شريط شريط CNC المناشير هيكل العمود المزدوج HD-400NC

HD-400NC سبائك الألومنيوم جولة بار عالية السرعة آلة النشر الأفقي



حماية سلامة

يتم استخدام استشعار حد حركة أسطوانة الشد لكسر الحزام.تقليل سرعة تحويل التردد الفوري ، انقطاع التيار الكهربائي ، توقف بكرة المنشار عن الدوران ، فتح الغطاء وإغلاقه ووظيفة إنذار عرض النظام غير الطبيعية.

خصائص أداء أداة الآلة
1. يمكن لهذه الآلة أن تشهد العديد من سبائك الألومنيوم وقضبان الألمنيوم المستديرة.تتميز بالسرعة العالية والكفاءة العالية ودقة قطع الشغل العالية.

2. لها مزايا واضحة مثل التشغيل والصيانة المريحين ، الأداء الموثوق ، توفير الطاقة وتوفير المواد ، وتستخدم على نطاق واسع في صناعات تصنيع وصيانة الآلات.

3. هيكل مزدوج العمود لضمان دقة التوجيه ، النشر المستقر والموثوق.

4. يتم تثبيت الفكوك هيدروليكيًا ، مما يجعلها ملائمة لمواد التثبيت ، ومناسبة لقطع مواد القوالب.

5. إن آلية النقل لآلة نشر الشريط متوازنة بدقة ومصححة لتقليل الاهتزاز لضمان أن حزام المنشار ليس من السهل كسر وسحب الأسنان.



1.1 اسم الجهاز

HD-400NC وحدة منشار متعرج أفقي عالي السرعة بقضيب دائري

1.2 استخدام الجهاز

تستخدم أساسا لمحصول سبائك الألومنيوم وسبائك الألومنيوم.

1.3 نشر المنتجات المتنوعة والمواصفات

● نوع السبيكة: سبيكة ألومنيوم سلسلة 1 ××× -7 ×××

1.4 الملامح الرئيسية لوحدة النشر

استهلاك المواد أقل / كفاءة النشر عالية / تكاليف التشغيل منخفضة / حماية السلامة النطاق الكامل / توفير الطاقة.حماية البيئة

1.5 متطلبات واستهلاك وسائط الطاقة

● ظروف وسائط الطاقة

الطاقة: طاقة التيار المتردد ثلاثية الطور

الجهد: AC380V ± 10٪

التردد: 50 هرتز ± 2٪

● الهواء المضغوط: الهواء المضغوط الصناعي العام

ضغط الهواء: 0.4 ميجا باسكال ~ 0.6 ميجا باسكال (تحتوي نقطة وصول مصدر الهواء للمعدات نفسها على مرشح منظم للضغط)

الحركة الجوية: ≥ 3 م³/ ح

جودة الهواء: الترشيح والتجفيف

● متطلبات بيئة تشغيل المعدات

أعلى درجة حرارة محيطة: 45 درجة مئوية

أدنى درجة حرارة محيطة: -10 درجة مئوية

الرطوبة النسبية: <67٪

● استهلاك الطاقة والوسائط (يظهر في الجدول 2-1 استهلاك الطاقة والوسائط أثناء التشغيل العادي للمعدات)

الجدول 2-1 استهلاك الطاقة والوسائط محسوبًا نظريًا

رقم سري	وصف المشروع	وحدة	استهلاك	استعمال	ملحوظة
1	كهرباء	KWH	40	مزود الطاقة	تيار متردد 380 فولت 50 هرتز
2	هواء مضغوط	م 3 / ساعة	3	منشار بتبريد زاوي وتقطيع ألومنيوم	الهواء المضغوط بشكل عام
3	زيت التبريد	ML / H.	40	رأى شريط التبريد	زيت التبريد Accu-lube



معيار تنفيذ المعدات

الشروط الفنية العامة لقطع المعادن GB / T 9061-2006

الشروط الفنية العامة لحام القطع المعدنية JB / T 9873-1999

المنشار الشريطي الأفقي السرير الجزء 2 المعلمات JBT4318.2-2002

المنشار الشريطي الأفقي السرير الجزء 3 اختبار الدقة JBT4318.3-2002

المنشار الشريطي الأفقي السرير الجزء 4 الشروط الفنية JBT4318.4-2002

الشروط الفنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999

الآلات الصناعية والمعدات الكهربائية ، الجزء الأول من الشروط الفنية العامة GB / T 5226.1

حماية سلامة الماكينة GB ​​16454

النظام الكهربائي GB 5226.1

المعدات جميع المكونات والأدوات المختلفة للأدوات المختلفة هي جميع الوحدات (Si) ؛تشمل المكونات الرئيسية للمعدات الأجهزة الميكانيكية والكهربائية والإلكترونية ، وهي ضمانات أمنية موثوقة لمنع تلف الأخطاء أو الحوادث العرضية.



تكوين الجهاز والوصف المميز



الشروط الفنية العامة لقطع المعادن GB / T 9061-2006

الشروط الفنية العامة لحام القطع المعدنية JB / T 9873-1999

المنشار الشريطي الأفقي السرير الجزء 2 المعلمات JBT4318.2-2002

المنشار الشريطي الأفقي السرير الجزء 3 اختبار الدقة JBT4318.3-2002

المنشار الشريطي الأفقي السرير الجزء 4 الشروط الفنية JBT4318.4-2002

الشروط الفنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999

الآلات الصناعية والمعدات الكهربائية ، الجزء الأول من الشروط الفنية العامة GB / T 5226.1

حماية سلامة الماكينة GB ​​16454

النظام الكهربائي GB 5226.1

المعدات جميع المكونات والأدوات المختلفة للأدوات المختلفة هي جميع الوحدات (Si) ؛تشمل المكونات الرئيسية للمعدات الأجهزة الميكانيكية والكهربائية والإلكترونية ، وهي ضمانات أمنية موثوقة لمنع تلف الأخطاء أو الحوادث العرضية.





تكوين الجهاز والوصف المميز

ملف تكوين المعدات:

تتكون المعدات من منشار شريط النشر ، والنظام الهيدروليكي ، وجهاز تشحيم تبريد شريط المنشار ، وجهاز نقل الرقائق ، ودرع الأمان ، ونظام التحكم الكهربائي والأوتوماتيكي ، وما شابه ذلك.

3.1 آلة المنشار المنشار

● يتكون المنشار الحزامي من قاعدة ، ومنشار ، وعجلة منشار ، وجزء نقل ، ونظام تغذية ، وجزء سرير ، وآلية شد الشريط ، وذراع وآليات عجلة التوجيه اليمنى واليسرى.

● القاعدة وجزء النشر: يتم لحام الشفرة ومعالجتها بصفائح فولاذية وتتم معالجتها مرة أخرى على النار.معالجة السفع الرملي السطحي ، المعالجة الدقيقة ، تصميم الهيكل الجيد ، المظهر الجميل ؛

● قسم عجلة المنشار: إنه مصنوع من لوح الألمنيوم الصلب المستورد (7075-T61) وتم الانتهاء منه ، ويتم تمرير الحافة من خلال كيس مطاط مبركن.يمكن أن تقلل من ضوضاء التشغيل ؛تعمل عجلة المنشار مع تصحيح التوازن بسلاسة ، وتدور بسلاسة وعمر طويل.

● قسم النقل: مدفوعًا بمحرك Datong Variable ، بواسطة هيكل البكرة المتزامن ، تنتقل الطاقة إلى البكرة النشطة ، وحزام المنشار يعمل بسرعة عالية.كفاءة النقل عالية ومستقرة.السرعة 500-2000 متر / دقيقة ، نطاق السرعة كبير ، ويمكن تكييفه مع قطع المنشار لمجموعة متنوعة من درجات سبائك الألومنيوم ؛

● نظام التغذية: نظام التغذية مدفوع بالضغط الهيدروليكي ، وسرعة التغذية 0-2 م / دقيقة ، تنظيم السرعة بدون خطوات.

● ارتفاع المنشار: استخدم عمود إمالة مزدوج وهيكل منزلق خطي كمدار رفع ، وتوجيه ثنائي الشريطة على جانب محرك شريط المنشار ، ويعتمد جانب تشديد شريط المنشار على دليل أحادي الخيط.الشريحة الخطية هي HGW45 / HGW35.

● قسم السرير: طاولة السرير مصنوعة من HT300.بالإضافة إلى توفير الدعم الكافي لمنشار المواد ، هناك أيضًا مجموعة من المشابك الهيدروليكية لمجموعة من المواضع الثابتة ، وبالتالي تحديد شوط مادة النشر لضمان ثبات عملية النشر.

● آلية شد المنشار: آلية شد المنشار مدفوعة بالقيادة الهيدروليكية ، باستخدام مقياس ضغط التوصيل الكهربائي لعرض قيمة الشد ولحماية الشريط المكسور ؛

● جهاز توجيه Sawband: استخدم المجموعة اليمنى واليسرى من دليل المنشار.كل مجموعة من عجلات التوجيه مرفقة بـ 4 بكرات دليل قابلة للتعديل ، مادة العجلة مصنوعة من سبائك الفولاذ الهيكلي (15CrMo) ، تبريد السطح المكربن ​​، الصلابة 50-55 hrc ، مقاومة للتآكل جيدًا ، ويتم معالجة قسم الشريط بالطحن ، مما يضمن دقة التوجيه بالإضافة إلى ذلك ، توجد حلقة فولاذية من التنجستن في ظهر المنشار ، والتي يمكن أن توفر دعمًا كافيًا لشريط المنشار أثناء النشر ، ويمكن أن تقلل من فعالية اهتزاز شريط المنشار.يتم تثبيت أداة التوجيه على الذراع الثابتة والذراع المتحرك ، المصممة لضبط الهيكل ، تم تصميم الجيش الثابت باعتباره جزءًا لا يتجزأ ، مثبتًا على المنزلق ، بحيث يتم توصيل العمودين تحت القاعدة وذراع الجيش الثابت ، تشكيل هيكل إطار مستقر لتوفير الدعم الكافي لضمان أن عملية النشر تتراجع بشكل متكرر ويمكن أن تقلل الاهتزازات.

● نظام تغذية أوتوماتيكي بالكامل: آلة نشر أوتوماتيكية بالكامل مع سرير تغذية ، مع مجموعة واحدة من المشابك الهيدروليكية على سرير التغذية ، بعد التغذية ، مادة تثبيت الوسادة ، بواسطة الأسطوانة الهيدروليكية التي تحرك مشبك التغذية على مسارها وظيفة التغذية ويمكن أن تكون تتغذى عدة مرات.الميزة هي أن التثبيت التلقائي بالكامل غير خاضع للرقابة ، ولا حاجة للتدخل اليدوي.دقة معيبة ± 1 مم.

3.2 النظام الهيدروليكي

● كائن الخدمة: يتم شد شريط المنشار ، النشر ، التثبيت ، آلية التغذية التلقائية.

● الميزات الرئيسية:

محطة ضخ مستقلة ، تحكم مركزي في صمام الملف اللولبي.

بالإضافة إلى وصلة الخرطوم ، يتم توصيل أنبوب فولاذي ، ويتم تقليل فقد الضغط بشكل فعال.

● المعلمات التقنية الرئيسية:

ضغط النظام 7 ميجا باسكال

ضغط العمل 5-6MPa

وسيط العمل ISO46 زيت هيدروليكي مضاد للطاحونة

درجة حرارة العمل 10 درجة مئوية -55 درجة مئوية

تبريد وضع تبريد الرياح

الضوضاء ≤80dB

3.3 جهاز تشحيم تبريد شريط المنشار

● اعتماد جهاز تبريد هوائي من النوع الغازي.

● إنها تتكون أساسًا من خزانات الزيت ومضخات الهواء وأجهزة التحكم في النبض والفوهات وصمامات الملف اللولبي وما شابه.

● بعد تشغيل الجهاز بالهواء المضغوط ، بعد خلط الهواء وزيت التبريد ، ورش جزء سن المنشار من حزام المنشار ، مما يجعل سطح السطح ينتج طبقة الزيت ، وتوزيع الحرارة المتولدة بسرعة أثناء القطع ، وبالتالي ضمان الكفاءة العالية ودقة عالية للسطح.

2 الميزات: رش موحد ، تأثير تبريد جيد ، تحسين أداء المنشار

تحسين العمر الإنتاجي لشفرة المنشار

تحسين نعومة سطح النشر

تقليل تآكل نظام الرقائق

زيت التبريد هو مستخلص نباتي وغير سام وغير ضار

3.4 جهاز نقل الرقائق

● يستخدم الجزء الداخلي من آلة النشر شريط تمرير لأخذ الألمنيوم وانزلاقه إلى المصعد.

● منطقة النشر تستخدم التوجيه والحماية للصفائح المعدنية ، ويتم إدخال مناشير الألمنيوم المقطعة

3.5 حماية السلامة

● حماية متكاملة ، ومنع المروحيات الألومنيوم وتلوث رذاذ الزيت.

● يوجد باب صيانة قبل وبعد الدرع ، وهو مناسب للصيانة اليومية واستبدال حزام المنشار.جميع مفاتيح حد تصاعد باب الصيانة ، يفتح الباب جميع مصادر الطاقة الناتجة PLC.في نفس الوقت ، يتم عرض إشارة التنبيه على شاشة اللمس وتتوافق مع المفتاح المقابل.

3.6 نظام التحكم في الكهرباء والأتمتة

● خزانة تحكم كهربائية مثبتة على الأرض ، وتحميل مستقل وزر تأكيد للتوقف الفوري

● طاقة خزانة التحكم AC: 380V / 50Hz ثلاث مراحل 4 خطوط DC: 24V

● استخدام وحدة التحكم القابلة للبرمجة (PLC) لأداء التحكم في العملية وواجهة الإنسان القابلة للبرمجة (HMI) لإدخال معلمات عملية الإنتاج ، تحتوي واجهة الإنسان والآلة على إعدادات المعلمات ، وعرض البيانات ، وحماية كلمة مرور البيانات المهمة ، وإنذار الأعطال ، وعرض الأعطال ، وميزات تشخيص المشاكل.

● الجهاز يحتوي على وظائف التحكم اليدوي والآلي.

● زر قرص التشغيل بالجهاز يستخدم زر Schneider ، مقاوم للماء ، ومقاوم للغبار ، فيما عدا أن هناك تعليمات رمزية ومعروضة بالألوان.

● منفذ اتصالات الكمبيوتر المحجوز.

● تصميم الفصل مع صندوق التحكم الكهربائي (مقاوم للماء)

7.5 بيئة عمل المعدات: تتطلب أدوات آلية لتحقيق استقرار طويل الأمد في بيئة العمل التالية.

7.5.1 الطاقة: تيار متردد 380 فولت ± 10٪ ، 50 هرتز ± 1 هرتز.

7.5.2 درجة الحرارة المحيطة: 5 ~ 40 درجة مئوية.

7.5.3 الرطوبة النسبية: <85٪.

7.5.4 ضغط الهواء المضغوط: 0.5 ~ 0.8 ميجا باسكال.

7.6 أمن المعدات

7.17.1 يجب أن تحتوي المعدات على حماية ضد الحمل الزائد وأجهزة الحماية الشخصية وأزرار إيقاف التشغيل في حالات الطوارئ.

7.17.2 يجب أن تكون المعدات متاحة لأكثر من 16 ساعة دون فشل.

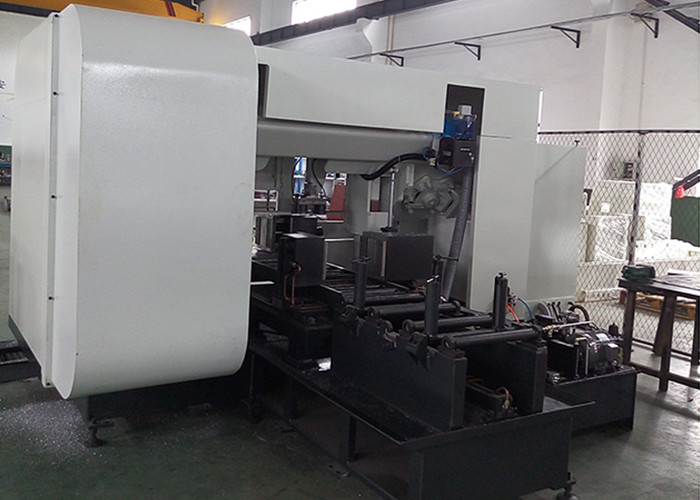

عرض المنتج



تفاصيل التعبئة
رغوة داخل ، فيلم بلاستيكي بالخارج ، صندوق خشبي اختياري.



الكمية (مجموعات)	1 - 1	2-5	> 5
EST.الوقت (أيام)	15	30	يتم التفاوض
