مناشير شريطية CNC موفرة للطاقة تقطع سبائك الألومنيوم 500-2000 م / دقيقة

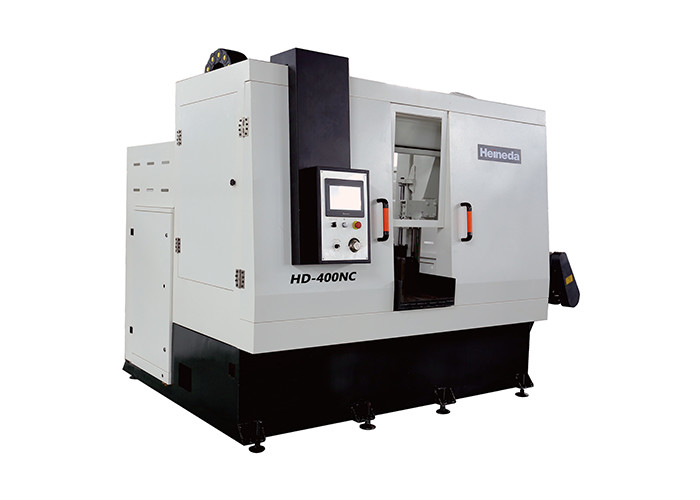

HD-400NC منشار شريط أفقي عالي السرعة آلة قطع سبائك الألومنيوم

وصف المنتج

يمكن لهذه الآلة أن تشهد العديد من سبائك الألومنيوم وقضبان الألمنيوم المستديرة.تتميز بالسرعة العالية والكفاءة العالية ودقة قطع الشغل العالية.

تتكون آلية الطول الثابت لمشبك التغذية من مقطع فولاذي ولوح متوسط ​​ملحوم ، مقسى وسفع رملي ، ثم يتم تشكيله وتجميعه.المشبك الهيدروليكي المركب المتزامن ثنائي الاتجاه من نوع الإطار ، والذي يمكنه تثبيت حتى 380 في قضبان مستديرة ويعتمد قضيب لولبي ثنائي الاتجاه./ المحرك الهيدروليكي لتحقيق التمركز والتثبيت ، يتم إكمال التغذية والتحجيم بواسطة محرك تروس سيرفو / مجموعة سكة انزلاقية خطية / لولب كروي ، وله وظائف البداية البطيئة والتوقف البطيء ، والحد الأقصى للسكتة الدماغية.

يتكون نظام التغذية المؤازرة لرفع القوس المنشار من محرك تروس مؤازر 2.0kw ، وآلية توجيه بعمودين ، وقضيب منزلق خطي / منزلق / لولب كروي وأسطوانة رفع هيدروليكية مساعدة.

عجلة توجيه حزام المنشار تتبنى مجموعات علوية وسفلية من بكرات التوجيه الدقيقة اليمنى واليسرى وعجلة دعم المنشار الفولاذي التنغستن.يمكن أن تصل إلى 55HRC ، مع مقاومة تآكل عالية للدليل ، وعجلة الدعم لمنشار فولاذ التنجستن تتحمل بشكل أساسي المقاومة أثناء عملية النشر ويكون سطح التلامس لحزام النشر موحدًا عند التشغيل بسرعة عالية.

المعلمات التقنية الرئيسية للمعدات

قدرة النشر القصوى: 400 (مم)

400 × 400

قطر النشارة: φ700 × 2 دائرية (مم)

● سرعة المنشار: 500 ~ 2000 م / دقيقة (سرعة تردد متغيرة)

سرعة تغذية النشارة: 100 ~ 2000 مم / دقيقة (يتم تعديلها وفقًا لمواد النشر والمواصفات)

● حجم شريط المنشار مم: 7050L × 34W × 1.1t (منشار سبيكة صلب)

● سمك القطع مم: ≤ 2

● خذ المنحدر: ≤0.5 درجة

● دقة تحديد الطول مم: ± 1

● النشر غير مسطح مم: <± 0.5

● عمر شريط المنشار متر مربع: 50-150

● خشونة سطح المنشار ميكرومتر: ≤ 50

● معدل القطع cm2 / min: 500 ~ 1500 (وحدة كفاءة القطع ، قطع مساحة المقطع العرضي خلال وقت الوحدة)

مؤشر الضوضاء: ≤ 85 ديسيبل

● نوع شريط المنشار: الموتر الهيدروليكي الكاذب / الاسترخاء

● وضع الإدخال: محرك هيدروليكي

فقرة العمل ارتفاع الأرض: 770mm

● السلامة:

الشريط المكسور هو استشعار ضغط التوتر ، والضغط غير طبيعي ، جهاز الفرامل الهيدروليكي الهوائي ، رحلة المنشار تتوقف عن الدوران.

تم اعتماد مصراع الثيران عن طريق حماية التيار الزائد.

الذراع العلوي لحزام المنشار لديه وظيفة الحماية من الاصطدام.

1.1 اسم الجهاز

HD-400NC وحدة منشار متعرج أفقي عالي السرعة بقضيب دائري

1.2 استخدام الجهاز

تستخدم أساسا لمحصول سبائك الألومنيوم وسبائك الألومنيوم.

1.3 نشر المنتجات المتنوعة والمواصفات

● نوع السبيكة: سبيكة ألومنيوم سلسلة 1 ××× -7 ×××

1.5 الملامح الرئيسية لوحدة النشر

استهلاك المواد أقل / كفاءة النشر عالية / تكاليف التشغيل منخفضة / حماية السلامة النطاق الكامل / توفير الطاقة.حماية البيئة

1.6 متطلبات واستهلاك وسائط الطاقة

● ظروف وسائط الطاقة

الطاقة: طاقة التيار المتردد ثلاثية الطور

الجهد: AC380V ± 10٪

التردد: 50 هرتز ± 2٪

● الهواء المضغوط: الهواء المضغوط الصناعي العام

ضغط الهواء: 0.4 ميجا باسكال ~ 0.6 ميجا باسكال (تحتوي نقطة وصول مصدر الهواء للمعدات نفسها على مرشح منظم للضغط)

الحركة الجوية: ≥ 3 م³/ ح

جودة الهواء: الترشيح والتجفيف

● متطلبات بيئة تشغيل المعدات

أعلى درجة حرارة محيطة: 45 درجة مئوية

أدنى درجة حرارة محيطة: -10 درجة مئوية

الرطوبة النسبية: <67٪

● استهلاك الطاقة والوسائط (يظهر في الجدول 2-1 استهلاك الطاقة والوسائط أثناء التشغيل العادي للمعدات)

الجدول 2-1 استهلاك الطاقة والوسائط محسوبًا نظريًا

معيار تنفيذ المعدات

الشروط الفنية العامة لقطع المعادن GB / T 9061-2006

الشروط الفنية العامة لحام القطع المعدنية JB / T 9873-1999

المنشار الشريطي الأفقي السرير الجزء 2 المعلمات JBT4318.2-2002

المنشار الشريطي الأفقي السرير الجزء 3 اختبار الدقة JBT4318.3-2002

المنشار الشريطي الأفقي السرير الجزء 4 الشروط الفنية JBT4318.4-2002

الشروط الفنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999

الآلات الصناعية والمعدات الكهربائية ، الجزء الأول من الشروط الفنية العامة GB / T 5226.1

حماية سلامة الماكينة GB ​​16454

النظام الكهربائي GB 5226.1

المعدات جميع المكونات والأدوات المختلفة للأدوات المختلفة هي جميع الوحدات (Si) ؛تشمل المكونات الرئيسية للمعدات الأجهزة الميكانيكية والكهربائية والإلكترونية ، وهي ضمانات أمنية موثوقة لمنع تلف الأخطاء أو الحوادث العرضية.

عرض المنتج

ملف الشركة
المعروفة باسم مورد خطة آلة النشر الدقيقة ، لقد تطورت Heineda من المعدات التقليدية وآلات التحكم شبه التلقائي إلى آلات التحكم الرقمي الأوتوماتيكي ولديها أكثر من 100 نوع من المعدات ذاتية البحث والتطوير.في تصنيع آلات النشر الدقيقة للألمنيوم ، حازت منتجات Heineda على الاعتراف من مجموعة من مصنعي المعدات الجوية والعسكرية والمدنية في سوق البر الرئيسي للصين.

تعتمد Heineda على مركز البحث والتطوير في مدينة Xinbei ، تايوان ، وتقوم بإلقاء نظرة ثاقبة على طلبات السوق والتقنيات المتقدمة في أي وقت وتقوم بتحسين مستمر في عملية الإنتاج وتقنيات التطبيق ؛يتبنى مفهوم المؤسسة المتمثل في "الابتكار المستدام والعمل الدائم" والهدف من إرضاء العميل بنسبة 100٪ ويعزز تطوير الصناعة التحويلية في الصين.

التعليمات

س: هل أنت مصنع؟
ج: نعم ، لدينا مصنعنا الخاص ونعد بالمبيعات المباشرة بأسعار تنافسية.مرحبا بكم فى زيارة مصنعنا في أي وقت.

س: هل يمكنني الحصول على آلة وفقًا لمتطلباتي الخاصة؟
ج: بالتأكيد. نحن نقبل تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.

س: هذه هي المرة الأولى التي أستخدم فيها هذا النوع من الآلات ، هل هي سهلة التشغيل؟
ج: يوجد فيديو إرشادي يوضح كيفية استخدام كتاب تعليمات الآلة واللغة الإنجليزية الذي يتم إرساله إليك مع الجهاز.إذا كان لا يزال لديك أي سؤال ، فسنقدم لك دليلًا احترافيًا مجانيًا حتى تتمكن من استخدام الماكينة جيدًا.

إذا لم تجد الجهاز الذي تحتاجه ، فلا تتردد في الاتصال بنا أيضًا.سنبذل قصارى جهدنا لنقدم لك أفضل اقتراح.
