| مؤشر الضوضاء: | ≤ 85 ديسيبل | سمات: | كفاءة النشر عالية |
|---|---|---|---|
| رأى خشونة السطح ميكرومتر: | 50 | فقرة العمل ارتفاع الأرض: | 770 ملم |
| رأى قطاع الحياة m2: | 50-150 | استخدام الجهاز: | حصاد سبائك الألومنيوم |
| إبراز: | آلة قطع المنشار الحزامي باستخدام الحاسب الآلي عالية الدقة,آلة قطع المنشار الحزامي باستخدام الحاسب الآلي AC380V,آلة المنشار الحزامي الصناعية AC380V |
||
تستهلك آلة المنشار الشريطي الأفقية عالية السرعة مواد أقل
خصائص أداء أداة الآلة
1. يمكن لهذه الآلة أن تشهد العديد من سبائك الألومنيوم وقضبان الألومنيوم المستديرة.تتميز بالسرعة العالية والكفاءة العالية ودقة قطع الشغل العالية.
2. لها مزايا واضحة مثل التشغيل والصيانة المريحين ، الأداء الموثوق ، توفير الطاقة وتوفير المواد ، وتستخدم على نطاق واسع في صناعات تصنيع وصيانة الآلات.
3. هيكل مزدوج العمود لضمان دقة التوجيه ، النشر المستقر والموثوق.
4. الفكوك مثبتة هيدروليكيًا ، وهي ملائمة لمواد التثبيت ، ومناسبة لقطع مواد القوالب.
5. إن آلية النقل لآلة نشر النطاق متوازنة بدقة ومصححة لتقليل الاهتزاز لضمان أن حزام المنشار ليس من السهل كسر وسحب الأسنان.
اسم الجهاز

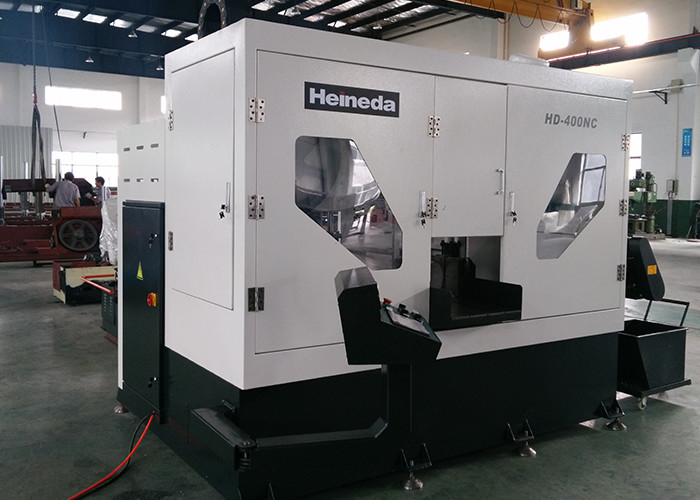

HD-400NC وحدة منشار متعرج أفقي عالي السرعة بقضيب دائري
متطلبات واستهلاك وسائط الطاقة
● ظروف وسائط الطاقة
الطاقة: طاقة تيار متردد على ثلاث مراحل
الجهد: AC380V ± 10٪
التردد: 50 هرتز ± 2٪
● الهواء المضغوط: الهواء المضغوط الصناعي العام
ضغط الهواء: 0.4 ميجا باسكال ~ 0.6 ميجا باسكال (تحتوي نقطة وصول مصدر الهواء للمعدات نفسها على مرشح منظم للضغط)
الحركة الجوية: ≥ 3 م3/ ح
جودة الهواء: الترشيح والتجفيف
● متطلبات بيئة تشغيل المعدات
أعلى درجة حرارة محيطة: 45 درجة مئوية
أدنى درجة حرارة محيطة: -10 درجة مئوية
الرطوبة النسبية: <67٪
● استهلاك الطاقة والوسائط (يظهر في الجدول 2-1 استهلاك الطاقة والوسائط أثناء التشغيل العادي للمعدات)
الجدول 2-1 استهلاك الطاقة والوسائط محسوبًا نظريًا
| رقم سري | وصف المشروع | وحدة | استهلاك | استعمال | ملحوظة |
| 1 | كهرباء | KWH | 40 | مزود الطاقة | تيار متردد 380 فولت 50 هرتز |
| 2 | هواء مضغوط | م 3 / ساعة | 3 | منشار بتبريد زاوي وتقطيع ألومنيوم | الهواء المضغوط بشكل عام |
| 3 | زيت التبريد | ML / H. | 40 | رأى شريط التبريد | زيت التبريد Accu-lube |
1.1 استخدام الجهاز
تستخدم أساسا لمحصول سبائك الألومنيوم وسبائك الألومنيوم.
1.2 مناشير المنتجات المتنوعة والمواصفات
نوع السبيكة: سبيكة ألومنيوم سلسلة 1 ××× -7 ×××
1.3 الميزات الرئيسية لوحدة النشر
استهلاك المواد أقل / كفاءة النشر عالية / تكاليف التشغيل منخفضة / حماية السلامة النطاق الكامل / توفير الطاقة.حماية البيئة
المعلمات التقنية الرئيسية للمعدات
| رقم سري | قدرة النشر القصوى | 400 (مم) |
| 1 | قطر النشارة | φ700 × 2 طلقة (مم) |
| 2 | سرعة المنشار | 500 ~ 2000 م / دقيقة (سرعة تردد متغيرة) |
| 3 | سرعة تغذية النشارة | 100 ~ 2000 مم / دقيقة (يتم تعديلها وفقًا لمواد النشر والمواصفات) |
| 4 | رأى حجم الشريط مم | 7050L × 34W × 1.1t (منشار سبيكة صلب) |
| 5 | سمك القطع مم | ≤ 2 |
| 6 | خذ المنحدر |
≤0.5 درجة |
| 7 | دقة تحديد الطول مم | ± 1 |
| 8 | النشر ليس مسطحًا مم | <± 0.5 |
| 9 | شهد قطاع الحياة م2 | 50-150 |
| 10 | رأى خشونة السطح ميكرومتر | 50 |
| 11 | معدل القطع سم2/ دقيقة | 500 ~ 1500 (وحدة كفاءة القطع ، قطع مساحة المقطع العرضي خلال وقت الوحدة) |
| 12 | مؤشر الضوضاء | ≤ 85 ديسيبل |
| 13 | رأى نوع الشريط | الموتر الهيدروليكي الكاذب / الاسترخاء |
| 14 | وضع الإدراج | محرك هيدروليكي |
| 15 | فقرة العمل ارتفاع الأرض | 770 ملم |
معيار تنفيذ المعدات
الشروط الفنية العامة لقطع المعادن GB / T 9061-2006
الشروط الفنية العامة لحام القطع المعدنية JB / T 9873-1999
المنشار الشريطي الأفقي السرير الجزء 2 المعلمات JBT4318.2-2002
المنشار الشريطي الأفقي السرير الجزء 3 اختبار الدقة JBT4318.3-2002
المنشار الشريطي الأفقي السرير الجزء 4 الشروط الفنية JBT4318.4-2002
الشروط الفنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999
الآلات الصناعية والمعدات الكهربائية ، الجزء الأول من الشروط الفنية العامة GB / T 5226.1
حماية سلامة الماكينة GB 16454
النظام الكهربائي GB 5226.1
المعدات جميع المكونات والأدوات المختلفة للأدوات المختلفة هي جميع الوحدات (Si) ؛تشمل المكونات الرئيسية للمعدات الأجهزة الميكانيكية والكهربائية والإلكترونية ، وهي ضمانات أمنية موثوقة لمنع تلف الأخطاء أو الحوادث العرضية.
تكوين الجهاز والوصف المميز
الشروط الفنية العامة لقطع المعادن GB / T 9061-2006
الشروط الفنية العامة لحام القطع المعدنية JB / T 9873-1999
المنشار الشريطي الأفقي السرير الجزء 2 المعلمات JBT4318.2-2002
المنشار الشريطي الأفقي السرير الجزء 3 اختبار الدقة JBT4318.3-2002
المنشار الشريطي الأفقي السرير الجزء 4 الشروط الفنية JBT4318.4-2002
الشروط الفنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999
الآلات الصناعية والمعدات الكهربائية ، الجزء الأول من الشروط الفنية العامة GB / T 5226.1
حماية سلامة الماكينة GB 16454
النظام الكهربائي GB 5226.1
المعدات جميع المكونات والأدوات المختلفة للأدوات المختلفة هي جميع الوحدات (Si) ؛تشمل المكونات الرئيسية للمعدات الأجهزة الميكانيكية والكهربائية والإلكترونية ، وهي ضمانات أمنية موثوقة لمنع تلف الأخطاء أو الحوادث العرضية.
تكوين الجهاز والوصف المميز
ملف تكوين المعدات:
تتكون المعدات من منشار شريط النشر ، والنظام الهيدروليكي ، وجهاز تشحيم تبريد شريط المنشار ، وجهاز نقل الرقائق ، ودرع الأمان ، ونظام التحكم الكهربائي والأوتوماتيكي ، وما شابه ذلك.
3.1 آلة المنشار المنشار
● يتكون المنشار الحزامي من قاعدة ، ومنشار ، وعجلة منشار ، وجزء نقل ، ونظام تغذية ، وجزء سرير ، وآلية شد الشريط ، وذراع وآليات عجلة توجيه يمين ويسار.
● القاعدة وجزء النشر: يتم لحام الشفرة ومعالجتها بصفائح فولاذية وتتم معالجتها مرة أخرى على النار.معالجة السفع الرملي السطحي ، المعالجة الدقيقة ، تصميم الهيكل الجيد ، المظهر الجميل ؛
● قسم عجلة المنشار: مصنوع من لوح الألمنيوم الصلب المستورد (7075-T61) وتم الانتهاء منه ، ويتم تمرير الحافة من خلال كيس مطاط مبركن.يمكن أن تقلل من ضوضاء التشغيل ؛تعمل عجلة المنشار مع تصحيح التوازن بسلاسة ، وتدور بسلاسة وعمر طويل.
● قسم النقل: مدفوعًا بمحرك Datong Variable ، بواسطة هيكل البكرة المتزامن ، تنتقل الطاقة إلى البكرة النشطة ، وحزام المنشار عبارة عن عملية عالية السرعة.كفاءة النقل عالية ومستقرة.السرعة 500-2000 متر / دقيقة ، نطاق السرعة كبير ، ويمكن تكييفه مع قطع المنشار لمجموعة متنوعة من درجات سبائك الألومنيوم ؛
● نظام التغذية: نظام التغذية مدفوع بالضغط الهيدروليكي ، وسرعة التغذية 0-2 م / دقيقة ، تنظيم السرعة بدون خطوات.
● ارتفاع المنشار: استخدم عمود إمالة مزدوج وهيكل منزلق خطي كمدار رفع ، وتوجيه ثنائي الشريطة على جانب محرك شريط المنشار ، ويعتمد جانب تشديد شريط المنشار على دليل أحادي الخيط.الشريحة الخطية هي HGW45 / HGW35.
● قسم السرير: طاولة السرير مصنوعة من HT300.بالإضافة إلى توفير الدعم الكافي لمنشار المواد ، هناك أيضًا مجموعة من المشابك الهيدروليكية لمجموعة من المواضع الثابتة ، وبالتالي تحديد شوط مادة النشر لضمان ثبات عملية النشر.
● آلية شد المنشار: آلية شد المنشار مدفوعة بالقيادة الهيدروليكية ، باستخدام مقياس ضغط التوصيل الكهربائي لعرض قيمة الشد ولحماية الشريط المكسور ؛
● جهاز توجيه Sawband: استخدم المجموعة اليمنى واليسرى من دليل المنشار.كل مجموعة من عجلات التوجيه مرفقة بـ 4 بكرات دليل قابلة للتعديل ، مادة العجلة مصنوعة من سبائك الفولاذ الهيكلي (15CrMo) ، تبريد السطح المكربن ، الصلابة 50-55 hrc ، مقاومة للتآكل جيدًا ، ويتم معالجة قسم الشريط بالطحن ، مما يضمن دقة التوجيه بالإضافة إلى ذلك ، توجد حلقة فولاذية من التنجستن في ظهر المنشار ، والتي يمكن أن توفر دعمًا كافيًا لشريط المنشار أثناء النشر ، ويمكن أن تقلل من فعالية اهتزاز شريط المنشار.يتم تثبيت أداة التوجيه على الذراع الثابتة والذراع المتحرك ، المصممة لضبط الهيكل ، تم تصميم الجيش الثابت باعتباره جزءًا لا يتجزأ ، مثبتًا على المنزلق ، بحيث يتم توصيل العمودين تحت القاعدة وذراع الجيش الثابت ، تشكيل هيكل إطار مستقر لتوفير الدعم الكافي لضمان أن عملية النشر تتراجع بشكل متكرر ويمكن أن تقلل الاهتزازات.
● نظام التغذية الأوتوماتيكي بالكامل: آلة نشر الشكل الأوتوماتيكية بالكامل مع سرير التغذية ، مع مجموعة واحدة من المشابك الهيدروليكية على سرير التغذية ، بعد التغذية ، مادة تثبيت الوسادة ، بواسطة الأسطوانة الهيدروليكية التي تقود مشبك التغذية على مسارها وظيفة التغذية ويمكن أن تكون تتغذى عدة مرات.الميزة هي أن التثبيت التلقائي بالكامل لا يمكن التحكم فيه ، ولا حاجة للتدخل اليدوي.دقة معيبة ± 1 مم.
3.2 النظام الهيدروليكي
● كائن الخدمة: يتم شد شريط المنشار ، النشر ، التثبيت ، آلية التغذية التلقائية.
● الميزات الرئيسية:
محطة ضخ مستقلة ، تحكم مركزي في صمام الملف اللولبي.
بالإضافة إلى وصلة الخرطوم ، يتم توصيل أنبوب فولاذي ، ويتم تقليل فقد الضغط بشكل فعال.
● المعلمات التقنية الرئيسية:
ضغط النظام 7 ميجا باسكال
ضغط العمل 5-6MPa
وسيط العمل ISO46 زيت هيدروليكي مضاد للطاحونة
درجة حرارة العمل 10 درجة مئوية -55 درجة مئوية
تبريد وضع تبريد الرياح
الضوضاء ≤80dB
3.3 جهاز تشحيم تبريد شريط المنشار
● اعتماد جهاز تبريد هوائي من النوع الغازي.
● إنها تتكون أساسًا من خزانات الزيت ومضخات الهواء وأجهزة التحكم في النبض والفوهات وصمامات الملف اللولبي وما شابه.
● بعد تشغيل الجهاز عن طريق الهواء المضغوط ، بعد خلط الهواء وزيت التبريد ، ورش جزء سن المنشار من حزام المنشار ، مما يجعل سطح السطح ينتج طبقة الزيت ، وتوزيع الحرارة المتولدة بسرعة أثناء القطع ، وبالتالي ضمان الكفاءة العالية ودقة عالية للسطح.
2 الميزات: رش موحد ، تأثير تبريد جيد ، تحسين أداء المنشار
تحسين العمر الإنتاجي لشفرة المنشار
تحسين نعومة سطح النشر
تقليل تآكل نظام الرقائق
زيت التبريد هو مستخلص نباتي وغير سام وغير ضار
3.4 جهاز نقل رقاقة
● يستخدم الجزء الداخلي من آلة النشر شريط تمرير لأخذ الألمنيوم وانزلاقه إلى المصعد.
● منطقة النشر تستخدم التوجيه والحماية للصفائح المعدنية ، ويتم إدخال مناشير الألمنيوم المقطعة
3.5 حماية السلامة
● حماية متكاملة ، ومنع المروحيات الألومنيوم وتلوث رذاذ الزيت.
● يوجد باب صيانة قبل وبعد الدرع ، وهو مناسب للصيانة اليومية واستبدال حزام المنشار.جميع مفاتيح حد تصاعد باب الصيانة ، يفتح الباب جميع مصادر الطاقة الناتجة PLC.في نفس الوقت ، يتم عرض إشارة التنبيه على شاشة اللمس وتتوافق مع المفتاح المقابل.
3.6 نظام التحكم في الكهرباء والأتمتة
● خزانة تحكم كهربائية مثبتة على الأرض ، وتحميل مستقل وزر للتوقف الفوري
● طاقة خزانة التحكم AC: 380V / 50Hz ثلاث مراحل 4 خطوط DC: 24V
● استخدام وحدة التحكم القابلة للبرمجة (PLC) لأداء التحكم في العملية وواجهة الإنسان القابلة للبرمجة (HMI) لإدخال معلمات عملية الإنتاج ، تحتوي واجهة الإنسان والآلة على إعدادات المعلمات ، وعرض البيانات ، وحماية كلمة مرور البيانات المهمة ، وإنذار الأعطال ، وعرض الأعطال ، وميزات تشخيص المشاكل.
● للجهاز وظائف التحكم اليدوي والآلي.
● زر قرص التشغيل بالجهاز يستخدم زر Schneider ، مقاوم للماء ، مقاوم للغبار ، فيما عدا أن هناك تعليمات رمزية ومعروضة بالألوان.
● منفذ اتصالات الكمبيوتر المحجوز.
● تصميم الفصل مع صندوق التحكم الكهربائي (مقاوم للماء)
7.5 بيئة عمل المعدات: تتطلب أدوات آلية لتحقيق استقرار طويل الأمد في بيئة العمل التالية.
7.5.1 الطاقة: تيار متردد 380 فولت ± 10٪ ، 50 هرتز ± 1 هرتز.
7.5.2 درجة الحرارة المحيطة: 5 ~ 40 درجة مئوية.
7.5.3 الرطوبة النسبية: <85٪.
7.5.4 ضغط الهواء المضغوط: 0.5 ~ 0.8 ميجا باسكال.
7.6 أمن المعدات
7.17.1 يجب أن تحتوي المعدات على حماية ضد الحمل الزائد وأجهزة الحماية الشخصية وأزرار إيقاف التشغيل في حالات الطوارئ.
7.17.2 يجب أن تكون المعدات متاحة لأكثر من 16 ساعة دون عطل.
