تفاصيل المنتج:
شروط الدفع والشحن:
|
| مؤشر الضوضاء: | ≤ 85 ديسيبل | سمات: | كفاءة النشر عالية |
|---|---|---|---|
| رأى خشونة السطح ميكرومتر: | 50 | فقرة العمل ارتفاع الأرض: | 770 ملم |
| رأى قطاع الحياة m2: | 50-150 | استخدام الجهاز: | حصاد سبائك الألومنيوم |
| إبراز: | المنشارات الأفقية ذات الكفاءة العالية,من 770mm cnc المنشار الشريط الأفقي,كمية منخفضة من المواد في آلة المنشار,770mm cnc horizontal band saw,low material consumption cnc bandsaw machine |
||
أجهزة الشريط الأفقي عالية السرعة تستهلك مواد أقل
خصائص أداء آلة الأدوات
1هذه الآلة يمكن أن رأت مختلف البلاطات الألومنيوم والحاويات الدائرية سبائك الألومنيوم. لديها مزايا السرعة العالية، وكفاءة عالية ودقة قطع قطعة العمل عالية.
2لديها مزايا واضحة مثل عملية مريحة والصيانة، والأداء الموثوق به، وتوفير الطاقة وتوفير المواد،ويستخدم على نطاق واسع في صناعات تصنيع الآلات وصيانتها.
3هيكل عمود مزدوج لضمان دقة التوجيه، وقص مستقرة وموثوقة.
4الفك يتم ضغطها هيدروليكيا، وهو مريح لضغط المواد، مناسبة لقطع مواد القالب.
5ويتم توازن آلية نقل آلة المنشار الشريطية بدقة وتصحيحها لتقليل الاهتزاز لضمان أن حزام المنشار ليس من السهل كسر وسحب الأسنان.
اسم المعدات

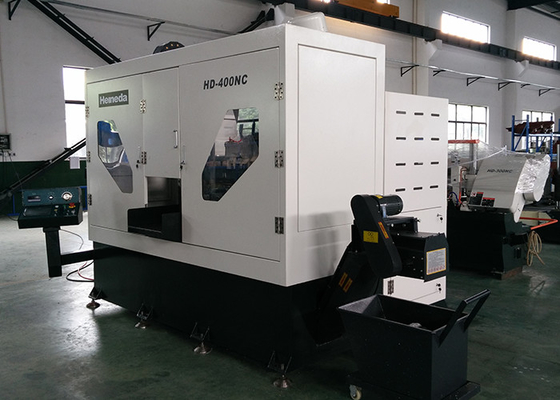

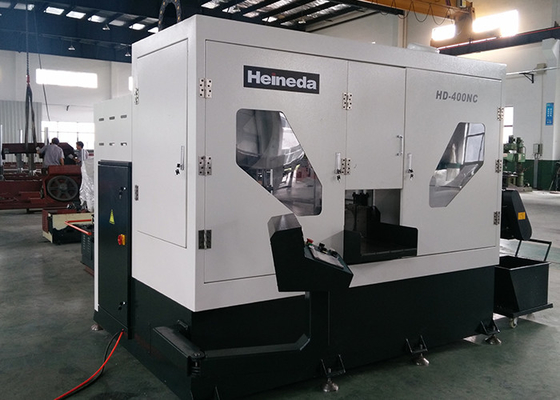

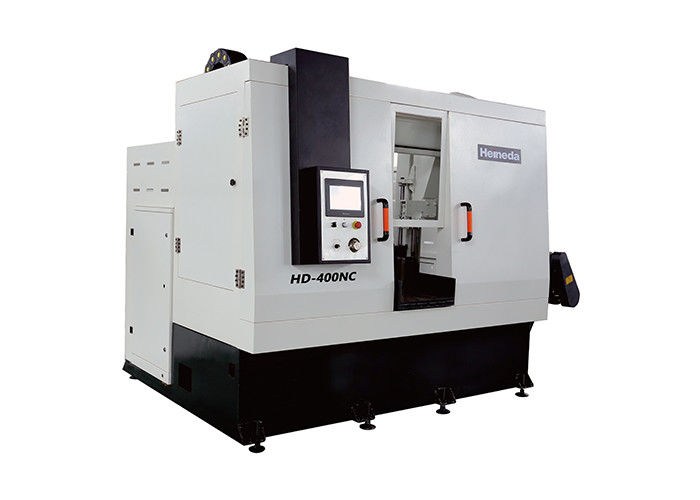

HD-400NC عجلة مستديرة عالية السرعة أفقية زيغزا وحدة شق
متطلبات وسائل الطاقة واستهلاكها
● ظروف وسائل الطاقة
الطاقة: الطاقة المتغيرة ثلاثية المراحل
الجهد: AC380V ± 10%
التردد: 50 هرتز ± 2٪
● الهواء المضغوط: الهواء المضغوط الصناعي العام
ضغط الهواء: 0.4 MPa ~ 0.6 MPa (المعدات نفسها نقطة وصول مصدر الهواء لديها مرشح تنظيم الضغط)
حركة الطيران: ≥ 3 م3/ h
جودة الهواء: التصفية والتجفيف
● متطلبات بيئة تشغيل المعدات
أعلى درجة حرارة محيطية: 45 درجة مئوية
درجة حرارة المحيط الحد الأدنى: -10 درجة مئوية
الرطوبة النسبية: < 67%
● استهلاك الطاقة والوسائط (يتم عرض استهلاك الطاقة والوسائط أثناء التشغيل العادي للمعدات في الجدول 2-1)
الجدول 2-1 استهلاك الطاقة والوسائط حسب النظرية
| رقم التسلسل | وصف المشروع | الوحدة | الاستهلاك | الاستخدام | ملاحظة |
| 1 | الكهرباء | كيلوواط | 40 | إمدادات الطاقة | التيار المتردد 380 فولت 50 هرز |
| 2 | الهواء المضغوط | م3 / ساعة | 3 | من النباتات | الهواء المضغوط بشكل عام |
| 3 | زيت التبريد | ML / H | 40 | تسخين الشريط | زيت التبريد من زيت الوقود |
1.1 استخدام الجهاز
تستخدم بشكل رئيسي لإنتاج زجاجات الألومنيوم وسبائك الألومنيوم.
1.2نوع ومواصفات منتجات الشحن
● نوع السبائك: 1 × × × -7 × × × سلسلة سبائك الألومنيوم
1.3الخصائص الرئيسية لوحدة المنشار
استهلاك المواد أقل / كفاءة عالية في الخياطة / تكاليف تشغيل منخفضة / حماية السلامة مجموعة كاملة / توفير الطاقة.
المعلمات التقنية الرئيسية للمعدات
| رقم التسلسل | أقصى قدرة على الشرح | 400 (ملم) |
| 1 | قطر الشراع | φ700 × 2 جولة (ملم) |
| 2 | سرعة المنشار | 500 ~ 2000 متر / دقيقة (سرعة تردد متغيرة) |
| 3 | سرعة إمداد المنشار | 100 ~ 2000mm / min (يتم تعديلها وفقا لمواد الشفرة والمواصفات) |
| 4 | حجم شريط المنشار mm | 7050L × 34W × 1.1t (شارب سبيكة صلبة) |
| 5 | سمك القطع مليمتر | ≤ 2 |
| 6 | خذ المنحدر |
≤0.5 درجة |
| 7 | دقة تثبيت الطول بالملم | ± 1 |
| 8 | القطع غير مسطح mm | < ± 05 |
| 9 | عمر الشريط2 | 50-150 |
| 10 | خشونة سطح المنشار μm | ≤ 50 |
| 11 | معدل القطع في سم2/ دقيقة | 500 ~ 1500 (وحدة كفاءة القطع ، قطع مساحة القسم العرضي في فترة الوحدة) |
| 12 | مؤشر الضوضاء | ≤ 85 ديسيبل |
| 13 | نوع شريط المنشار | جهاز التوتر الهيدروليكي المتراكم / الاسترخاء |
| 14 | وضع الإدراج | محرك هيدروليكي |
| 15 | الفقرة العاملة ارتفاع الأرض | 770ملم |
معيار تنفيذ المعدات
الشروط التقنية العامة لقطع المعادن GB / T 9061-2006
الشروط التقنية العامة لحام قطع المعادن JB / T 9873-1999
سرير الشريط الأفقي الجزء 2 المعلمات JBT4318.2-2002
اختبار الدقة الجزء الثالث من سرير الشريط الأفقي JBT4318.3-2002
سرير الشريط الأفقي الجزء 4 الشروط التقنية JBT4318.4-2002
الشروط التقنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999
الآلات الصناعية والمعدات الكهربائية، الجزء الأول من الشروط الفنية العامة GB / T 5226.1
حماية سلامة الآلات GB 16454
النظام الكهربائي GB 5226.1
المعدات جميع المكونات والأدوات المختلفة للمعدات المختلفة هي جميعها وحدات (Si) وحدات؛ المكونات الرئيسية للمعدات تشمل الأجهزة الميكانيكية والكهربائية والإلكترونية،هي ضمانات أمنية موثوقة لمنع الأضرار الناجمة عن الأخطاء أو الحوادث العرضية.
تكوين الجهاز ووصف الخصائص
الشروط التقنية العامة لقطع المعادن GB / T 9061-2006
الشروط التقنية العامة لحام قطع المعادن JB / T 9873-1999
سرير الشريط الأفقي الجزء 2 المعلمات JBT4318.2-2002
اختبار الدقة الجزء الثالث من سرير الشريط الأفقي JBT4318.3-2002
سرير الشريط الأفقي الجزء 4 الشروط التقنية JBT4318.4-2002
الشروط التقنية العامة للنظام الهيدروليكي لقطع المعادن JB / T10051-1999
الآلات الصناعية والمعدات الكهربائية، الجزء الأول من الشروط الفنية العامة GB / T 5226.1
حماية سلامة الآلات GB 16454
النظام الكهربائي GB 5226.1
المعدات جميع المكونات والأدوات المختلفة للمعدات المختلفة هي جميعها وحدات (Si) وحدات؛ المكونات الرئيسية للمعدات تشمل الأجهزة الميكانيكية والكهربائية والإلكترونية،هي ضمانات أمنية موثوقة لمنع الأضرار الناجمة عن الأخطاء أو الحوادث العرضية.
تكوين الجهاز ووصف الخصائص
ملف تكوين المعدات:
تتكون المعدات من منشار شريط منشار ، نظام هيدروليكي ، جهاز تزيين تبريد شريط منشار ، جهاز نقل رقائق ، درع أمان ، نظام تحكم كهربائي وأتمتة ،وما شابه.
3.1 آلة الشفرة المقطعة
● يتكون المنشار الحزام من قاعدة، ومنشار، من عجلة المنشار، من جزء نقل، من نظام تغذية، من جزء سرير، من آلية تشديد الشريط، من ذراع وآليات عجلة توجيه اليسرى واليمين.
● القاعدة والجزء المنشار: يتم لحام الشفرة ومعالجتها بشريحة فولاذية ويتم معالجتها مرة أخرى إلى النار.مظهر جميل;
● قسم عجلة المنشار: مصنوع من صفيحة الألومنيوم الصلب المستوردة (7075-T61) ومنتهي ، ويتم تمرير الحافة من خلال كيس من المطاط المتصلب. يمكن أن يقلل من ضوضاء التشغيل.عجلة المنشار تعمل مع تصحيح التوازن بسلاسة، وتدور بسلاسة وطويلة الحياة.
● قسم النقل: مدفوع بواسطة محرك داتونغ المتغير ، من خلال هيكل البولية المتزامن ، يتم نقل الطاقة إلى البولية النشطة ، ويقوم حزام المنشار بالعمل بسرعة عالية.كفاءة النقل مرتفعة ومستقرةالسرعة هي 500-2000m / min ، ومدى السرعة كبير ، ويمكن تكييفها مع قطع المنشار من مجموعة متنوعة من الصفوف من سبائك الألومنيوم ؛
● نظام التغذية: يتم تشغيل نظام التغذية بالضغط الهيدروليكي ، وسرعة التغذية هي 0-2 م / دقيقة ، تنظيم السرعة بدون خطوة.
● ارتفاعات الشريط: استخدام عمود ميل مزدوج وهيكل انزلاق خطي كمدار رفع، توجيه ذو خيطين على جانب محرك شريط المنشار، ويستخدم جانب تشديد شريط المنشار توجيه ذو خيط واحد.الشريحة الخطية هي HGW45 / HGW35.
● قسم السرير: مصنوع طاولة السرير من HT300. بالإضافة إلى توفير دعم كاف للمشارة المواد، وهناك أيضا مجموعة من المشابك الهيدروليكية لمجموعة من المواقف الثابتة،وبالتالي تحديد ضربة المواد المقطعة لضمان استقرار المقطعة.
● آلية تشديد المنشار: يتم تشغيل آلية تشديد المنشار عن طريق القيادة الهيدروليكية ، باستخدام مقياس ضغط الاتصال الكهربائي لعرض قيمة التوتر ولديه حماية شريط مكسور.
● جهاز توجيه الشريط المنشار: استخدم المجموعة اليسرى واليمنى من دليل الشريط المنشار. كل مجموعة من عجلات التوجيه مربوطة بأربعة أدوات توجيه قابلة للتعديل ، ويتم تصنيع مادة العجلة من الصلب اللاصق الهيكلي (15CrMo)إطفاء سطحي مع الكربور، صلابة 50-55 ساعة، هو مقاوم جيد للارتداء، ويتم معالجة قسم الشريط مع طحن، وضمان دقة دليل بالإضافة إلى ذلك، هناك حلقة فولفستين الصلب في المنشار الخلفي،والتي يمكن أن توفر دعما كافيا للشريط المنشار أثناء المنشار، ويمكن أن تقلل من فعالية اهتزاز شريط المنشار. يتم تركيب الوسيلة دليل على الذراع الثابتة والذراع المتحركة، مصممة لضبط الهيكل،مثبتة على المتحرك، بحيث يتم توصيل العمودين تحت القاعدة وذراع الجيش الثابتة،تشكل هيكل الإطار مستقرة لتوفير الدعم الكافي لضمان أن المنشار هو انخفاض متكرر ويمكن أن تقلل من الاهتزاز.
● نظام التغذية التلقائي بالكامل: آلة شق الشكل التلقائية بالكامل مع سرير التغذية ، مع مجموعة 1 من المشابك الهيدروليكية على سرير التغذية ، بعد التغذية ، مادة مشابك الباد ،بواسطة الاسطوانة الهيدروليكية التي تدفع مشبك التغذية على مسارها وظيفة التغذية ويمكن تغذيتها عدة مراتالميزة هي أن التثبيت التلقائي بالكامل غير قابل للسيطرة ، لا حاجة إلى تدخل يدوي. دقة العيب ± 1 ملم.
3.2 النظام الهيدروليكي
● موضوع الخدمة: شريط المنشار مشدّد، يُقطّع، يُشَدّ، آلية تغذية تلقائية.
● الميزات الرئيسية:
محطة مضخ مستقلة، التحكم المركزي الصمام الكهربائي.
بالإضافة إلى اتصال الأنبوب ، يتم توصيل أنبوب الصلب ، ويتم تقليل فقدان الضغط بشكل فعال.
● المعلمات التقنية الرئيسية:
ضغط النظام 7MPa
ضغط العمل 5-6MPa
الوسيط العامل زيت هيدروليكي مضاد للطاحونة ISO46
درجة حرارة العمل 10 درجة مئوية -55 درجة مئوية
وضع التبريد جهاز تبريد الرياح
الضوضاء ≤80dB
3.3 جهاز التشحيم لتبريد شريط المنشار
● اعتماد جهاز تبريد غازي
● يتكون بشكل رئيسي من خزانات النفط ومضخات الهواء ومراقبي النبضات والفوهات والصمامات الكهربائية وما شابه ذلك.
● بعد أن يتم تشغيل الجهاز بالهواء المضغوط ، بعد خلط الهواء وزيت التبريد ، رش الجزء من أسنان المنشار من حزام المنشار ، مما يجعل سطح السطح لإنتاج فيلم الزيت ،توزيع السرعة الحرارة المولدة أثناء القطع، وبالتالي ضمان كفاءة عالية ودقة سطح عالية.
2 خصائص: رش موحد، تأثير تبريد جيد، تحسين أداء المنشار
تحسين الحياة المفيدة لشفرة المنشار
تحسين ناعمة سطح المنشار
تقليل ارتداء نظام الرقاقة
زيت التبريد هو استخراج نباتي، غير سام وغير ضار
3.4 جهاز نقل الشريحة
● يستخدم الجهاز الداخلي لجهاز القطع شريطاً لتحميل الألومنيوم والانزلاق إليه.
● تستخدم المنطقة المقطعة إرشادًا وحماية من ورق معدني، ويتم إدخال الألومنيوم المقطوع من المنشارات إلى
3.5 حماية السلامة
● الحماية الكاملة، منع طائرات الهليكوبتر الألومنيوم وتلوث رش الضباب النفطي.
● هناك باب صيانة قبل وراء الدرع، وهو مريح للصيانة اليومية واستبدال حزام المنشار.الباب يفتح جميع مصادر الطاقة PLC الخروجفي نفس الوقت، يتم عرض إشارة الإنذار على شاشة اللمس وتتوافق مع المفتاح المقابلة.
3.6 نظام التحكم الكهربائي والأتمتي
● خزانة التحكم الكهربائية القائمة على الأرض، تحميل مستقل وزر تأكيد التوقف الفوري
● طاقة خزانة التحكم AC: 380V / 50Hz ثلاثة مراحل 4 خط DC: 24V
● باستخدام وحدة تحكم قابلة للبرمجة (PLC) لتنفيذ التحكم في العملية وواجهة الإنسان قابلة للبرمجة (HMI) لإدخال معايير عملية الإنتاج ، واجهة الإنسان والآلة لديها إعدادات المعلمات ،عرض البيانات، حماية بيانات مهمة بكلمة مرور، إنذار خطأ، عرض خطأ، تشخيص المشاكل الميزات.
● يحتوي الجهاز على وظائف التحكم اليدوي والأتومي.
● زر القرص التشغيلي للجهاز يستخدم زر شنايدر، مضاد للماء، مضاد للغبار، باستثناء أن هناك تعليمات رمزية ومعروضة بالألوان.
● منفذ اتصال كمبيوتر محجوز
● تصميم فصل مع صندوق التحكم الكهربائي (عازل للماء)
7.5 بيئة عمل المعدات: تتطلب أدوات الآلات لتحقيق الاستقرار على المدى الطويل في بيئة العمل التالية.
7.5.1 الطاقة: AC380V ± 10٪، 50Hz ± 1 Hz.
7.5.2 درجة حرارة الغرفة: 5 ~ 40 درجة مئوية
7.5الرطوبة النسبية: < 85%.
7.5.4 ضغط الهواء المضغوط: 0.5 ~ 0.8 مبا.
7.6 أمن المعدات
7.17.1 يجب أن يكون للمعدات حماية من الإفراط، وأجهزة حماية شخصية وأزرار إيقاف الطوارئ.
7.17.2 يجب أن تكون المعدات متاحة لأكثر من 16 ساعة دون عطل.
